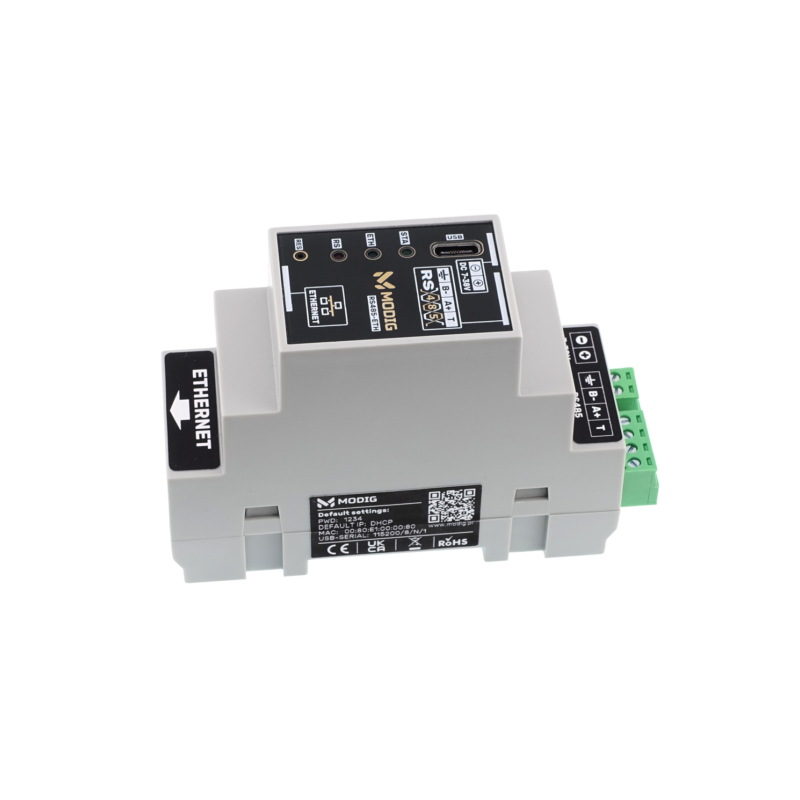

Widok główny
search
  • Widok główny
  • Widok pod kątem
  • Widok od boku
ID: 1197093
5902186333055
147,53 zł
Brutto

119,94 zł Netto

Przemysłowy konwerter magistrali RS485 do Ethernet przeznaczony do montażu na szynie DIN 35 mm. Urządzenie umożliwia integrację systemów wykorzystujących interfejs RS485 z sieciami Ethernet, oferując transmisję do 1 Mbps, komunikację TCP i UDP, izolację galwaniczną 1 kV oraz konfigurację za pomocą wbudowanego interfejsu WWW. Kompaktowa obudowa o szerokości 35 mm ułatwia montaż w szafach sterowniczych i rozdzielnicach. MODIG MD12002

24h
Dostępny
Dostępna ilość: 100

Opis

Przemysłowy konwerter przeznaczony do dwukierunkowej transmisji danych pomiędzy magistralą RS485 a siecią Ethernet. Konstrukcja umożliwia integrację sterowników PLC, urządzeń telemetrycznych, systemów pomiarowych, automatyki budynkowej oraz urządzeń przemysłowych wykorzystujących komunikację RS485 z infrastrukturą sieciową opartą na Ethernet. Komunikacja realizowana jest za pośrednictwem interfejsu RJ45 10/100 Mbps Full Duplex z obsługą protokołów TCP i UDP.


Interfejs RS485 wyposażono w pełną separację galwaniczną 1 kV, zabezpieczenia przeciwprzepięciowe oraz konfigurowalny rezystor terminujący 120 Ω. Urządzenie obsługuje transmisję half-duplex z prędkością od 200 bps do 1 Mbps, umożliwiając podłączenie do 64 urządzeń pracujących na jednej magistrali. Wbudowany mechanizm konwersji danych pozwala na transparentne przesyłanie ramek RS485 przez sieć Ethernet wraz z obsługą fragmentacji pakietów danych o wielkości do 4096 bajtów.

Konwerter wyposażono w złącze śrubowe Phoenix Contact MC 3,81 mm z wyprowadzeniami A+, B-, GND oraz TERM, port RJ45 oraz interfejs USB-C wykorzystywany do diagnostyki, konfiguracji i aktualizacji oprogramowania. Konfiguracja odbywa się za pomocą zabezpieczonego hasłem interfejsu WWW, umożliwiającego ustawienie parametrów sieciowych oraz monitorowanie pracy urządzenia. Obudowa przystosowana do montażu na szynie DIN 35 mm oraz szeroki zakres napięcia zasilania 7-38 V DC ułatwiają integrację z przemysłowymi systemami sterowania.

Właściwości

  • Przemysłowy konwerter RS485 do Ethernet
  • Montaż na szynie DIN 35 mm (TH-35 / TS-35)
  • Interfejs sieciowy Ethernet 10/100 Mbps Full Duplex
  • Port RJ45
  • Obsługa protokołu IPv4
  • Statyczny adres IP lub DHCP
  • Konfigurowalny adres MAC
  • Tryby pracy: TCP Server, TCP Client, UDP, UDP Broadcast
  • Interfejs RS485 na złączu Phoenix Contact MC 3,81 mm
  • Wyprowadzenia RS485: A+, B-, GND, TERM
  • Komunikacja RS485 half-duplex
  • Prędkość transmisji RS485 od 200 bps do 1 Mbps
  • Obsługa do 64 urządzeń na magistrali RS485
  • Separacja galwaniczna 1 kV
  • Zabezpieczenia przeciwprzepięciowe interfejsu RS485
  • Konfigurowalny terminator 120 Ω
  • Maksymalny rozmiar ramki RS485: 4096 bajtów
  • Konfiguracja przez wbudowany interfejs WWW
  • Diagnostyka w czasie rzeczywistym przez USB lub WWW
  • Aktualizacja firmware przez USB
  • Port USB-C do diagnostyki i konfiguracji
  • Zasilanie główne: 7-38 V DC
  • Opcjonalne zasilanie przez USB-C
  • Sygnalizacja LED stanu urządzenia i transmisji
  • Temperatura pracy: od -20°C do +50°C
  • Wymiary: 90 × 35 × 65 mm

W zestawie

  • Konwerter MODIG RS485-ETHERNET DIN
  • Przewód USB-A – USB-C
