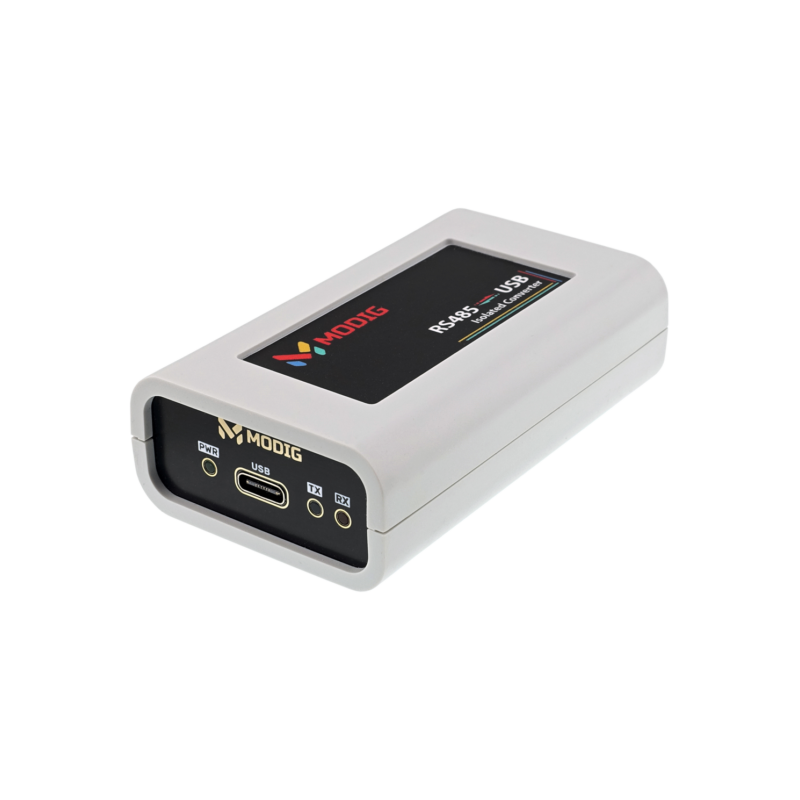

  • Widok główny
  • Widok główny (odwrócony)
  • Pełny zestaw
ID: 1190021
5902186335783
90,85 zł
Brutto

73,86 zł Netto

Przemysłowy konwerter magistrali RS485 do USB wyposażony w izolację galwaniczną 1 kV, interfejs USB-C oraz układ FTDI FT230. Urządzenie umożliwia komunikację pomiędzy komputerem a urządzeniami wykorzystującymi magistralę RS485, oferując transmisję do 1 Mbps, obsługę do 64 węzłów, zabezpieczenia przeciwprzepięciowe oraz konfigurowalny terminator 120 Ω. MODIG MD11001

24h
Dostępny
Dostępna ilość: 100

Opis

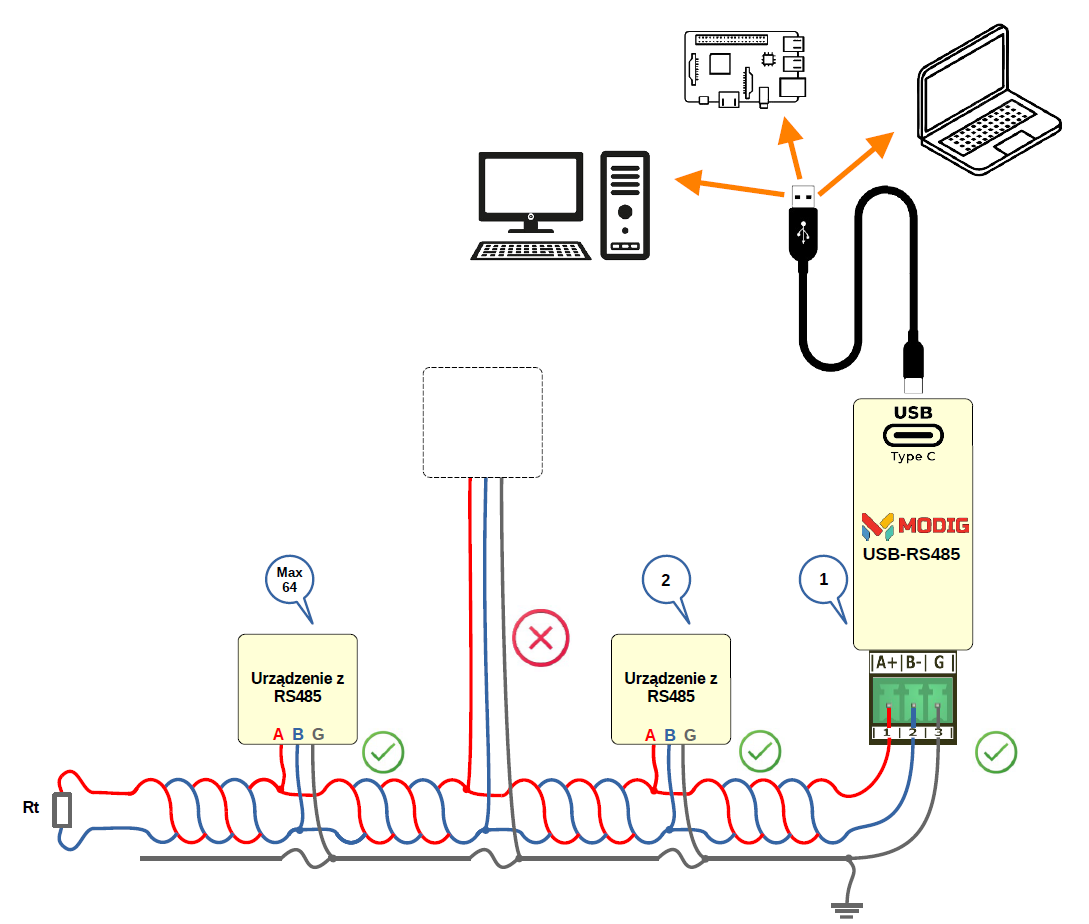

Przemysłowy konwerter przeznaczony do dwukierunkowej komunikacji pomiędzy magistralą RS485 a komputerem wyposażonym w port USB. Konstrukcja wykorzystuje układ FTDI FT230 zgodny ze standardem USB 2.0 oraz przemysłowy transceiver ST485BDR, zapewniając stabilną transmisję danych w trybie half-duplex z prędkością do 1 Mbps. Konwerter znajduje zastosowanie w automatyce przemysłowej, systemach pomiarowych, sterownikach PLC, urządzeniach telemetrycznych oraz systemach nadzoru wykorzystujących interfejs RS485.


Urządzenie wyposażono w pełną separację galwaniczną 1 kV pomiędzy interfejsem USB i magistralą RS485 oraz zabezpieczenia przeciwprzepięciowe chroniące podłączone urządzenia przed zakłóceniami i uszkodzeniami. Wbudowany rezystor terminujący 120 Ω może zostać włączony w zależności od konfiguracji magistrali, a funkcja ECHO umożliwia sprzętową kontrolę poprawności transmisji podczas nadawania danych.

Konwerter wykorzystuje złącze USB-C oraz terminal śrubowy Phoenix Contact MC 3,81 mm z wyprowadzeniami A, B i GND. Sterowniki wirtualnego portu szeregowego dostępne dla systemów Windows, Linux i macOS umożliwiają szybką integrację z oprogramowaniem wykorzystującym komunikację szeregową.

Właściwości

  • Przemysłowy konwerter RS485 do USB
  • Układ USB: FTDI FT230
  • Interfejs USB 2.0
  • Złącze USB-C
  • Transceiver RS485: STMicroelectronics ST485BDR
  • Komunikacja half-duplex
  • Prędkość transmisji do 1 Mbps
  • Obsługa do 64 urządzeń na magistrali RS485
  • Separacja galwaniczna 1 kV
  • Zabezpieczenia przeciwprzepięciowe
  • Konfigurowalny terminator magistrali 120 Ω
  • Funkcja ECHO
  • Wskaźniki LED transmisji danych
  • Sterowniki VCP dla Windows, Linux i macOS
  • Złącze RS485 Phoenix Contact MC 3,81 mm
  • Wyprowadzenia magistrali: A, B, GND
  • Zasilanie 5 V DC z portu USB-C
  • Maksymalny pobór prądu: 100 mA
  • Temperatura pracy: od -40°C do +70°C
  • Wymiary: 80 × 47 × 24 mm

W zestawie

  • Konwerter MODIG RS485-USB ISO
  • Przewód USB-A – USB-C
  • Samoprzylepne nóżki gumowe (4 szt.)
