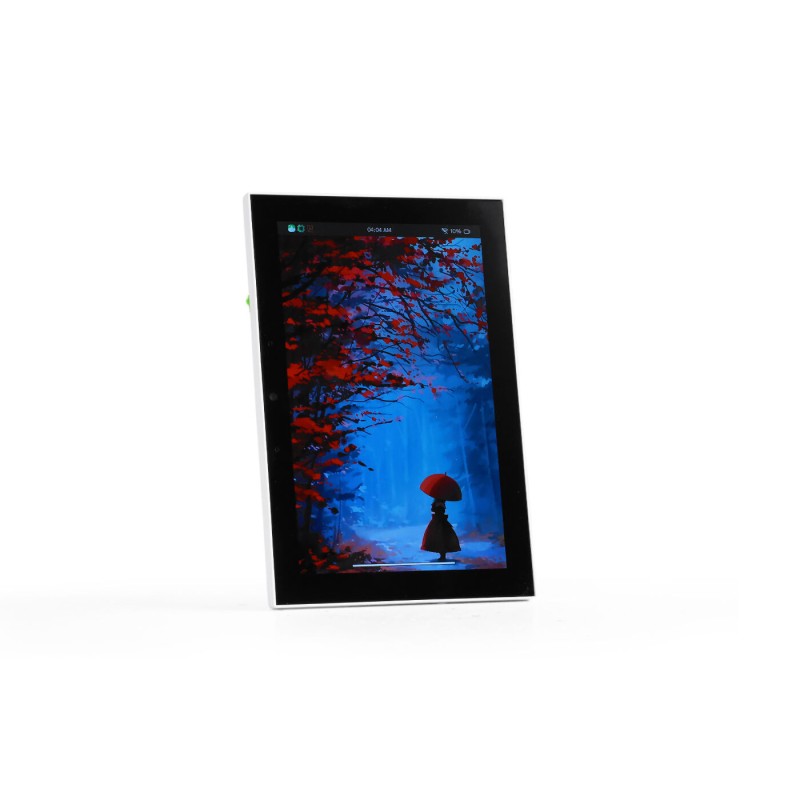

reTerminal D1001 - moduł HMI z wyświetlaczem LCD 8" i ESP32-P4 - Seeed Studio 100058144

Opis

reTerminal D1001 to nowoczesne urządzenie typu HMI (Human-Machine Interface), które łączy wydajność, komunikację bezprzewodową oraz bogate możliwości multimedialne w jednej kompaktowej platformie. Wyposażony w 8-calowy dotykowy wyświetlacz LCD o rozdzielczości 800×1280, umożliwia tworzenie przejrzystych i responsywnych interfejsów użytkownika, idealnych do paneli sterowania, dashboardów oraz systemów IoT. Sercem urządzenia jest ESP32-P4 z dwurdzeniową architekturą RISC-V oraz 32 MB pamięci PSRAM, co zapewnia wysoką wydajność w aplikacjach graficznych i przetwarzaniu danych w czasie rzeczywistym. Za komunikację bezprzewodową odpowiada dodatkowy układ ESP32-C6, oferujący Wi-Fi 6, Bluetooth 5 Low Energy oraz obsługę protokołów 802.15.4 (Zigbee, Thread, Matter). Dzięki temu urządzenie doskonale sprawdza się w nowoczesnych systemach IoT, umożliwiając integrację z wieloma standardami komunikacyjnymi. Wbudowany slot mPCIe pozwala na rozszerzenie funkcjonalności o łączność 4G LTE, co czyni platformę idealną do zastosowań terenowych i systemów wymagających stałego dostępu do sieci.

Urządzenie oferuje również rozbudowane możliwości w zakresie przetwarzania obrazu i dźwięku. Wbudowana kamera MIPI-CSI z sensorem SC2356 umożliwia rejestrację obrazu w rozdzielczości do 1600×1200 przy 30 fps, co pozwala na tworzenie aplikacji z zakresu widzenia maszynowego. System audio obejmuje dwa mikrofony oraz głośnik 2W, wspierany przez układy ES8311 oraz ES7210, co umożliwia realizację projektów z obsługą komend głosowych oraz funkcji audio. Zestaw został zaprojektowany jako kompletna platforma do wdrożeń, oferując wbudowaną baterię 2500 mAh oraz zasilanie przez USB Typu C. Obsługa kart MicroSD oraz pamięć 32 MB Flash zapewniają przestrzeń na dane i aplikacje. Dodatkowe elementy, takie jak czujnik ruchu LSM6DS3TR oraz RTC PCF8563T, zwiększają funkcjonalność urządzenia w zastosowaniach mobilnych i automatyce.

Dzięki połączeniu wydajnego przetwarzania, nowoczesnej komunikacji oraz bogatego zestawu interfejsów reTerminal D1001 stanowi idealne rozwiązanie dla projektów takich jak inteligentne panele sterowania, asystenci głosowi, systemy monitoringu, terminale IoT oraz aplikacje edge computing. To wszechstronna platforma dla deweloperów poszukujących gotowego rozwiązania do budowy nowoczesnych interfejsów użytkownika.

Właściwości

• Procesor: ESP32-P4NRW32 (32-bit RISC-V, dual-core)
• Pamięć PSRAM: 32 MB
• Układ komunikacyjny: ESP32-C6
• Pamięć Flash: 32 MB QSPI
• Obsługa kart pamięci: MicroSD
• Wyświetlacz: 8” LCD
• Rozdzielczość: 800×1280
• Jasność: 250 cd/m2
• Kąty widzenia: pełne
• Interfejs wyświetlacza: MIPI-DSI
• Kontroler wyświetlacza: 9365DA-H3
• Typ dotyku: pojemnościowy
• Kontroler dotyku: GSL3670
• Orientacja: obsługa trybu pionowego i poziomego
• Kamera: SC2356
• Rozdzielczość sensora: 1608×1208
• Maksymalna liczba klatek: 1600×1200 @ 30 fps (10-bit)
• Interfejs kamery: MIPI-CSI
• Mikrofony: podwójny mikrofon
• Głośnik: 2W @ 8Ω (NS4150B)
• Kodek audio: ES8311
• ADC audio: ES7210
• Wi-Fi: Wi-Fi 6 (2.4 GHz)
• Bluetooth: Bluetooth 5 (LE)
• Łączność komórkowa: Mini-PCIe (opcjonalne 4G)
• Anteny: wbudowana oraz zewnętrzna
• Bateria: 2500 mAh
• Zasilanie: USB Type-C 5V
• RTC: PCF8563T (obsługa wybudzania)
• Czujnik ruchu: LSM6DS3TR (6-osiowy)
• Wymiary: 200 x 136 x 25 mm
