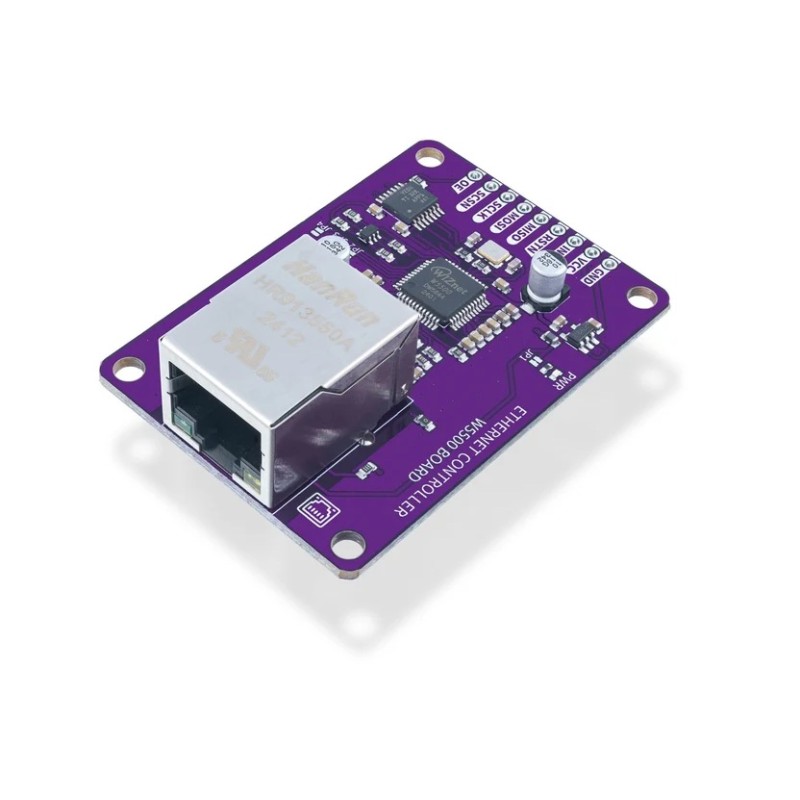

Moduł kontrolera Ethernet W5500 z interfejsem SPI i złączem RJ45, przeznaczony do zapewnienia przewodowej komunikacji sieciowej w systemach z mikrokontrolerami. W5500 integruje stos TCP/IP, MAC 10/100 Ethernet, PHY oraz 32KB pamięci buforowej i obsługuje do 8 gniazd sprzętowych jednocześnie. Płytka może pracować w urządzeniach IoT, automatyce, rejestratorach danych i sterownikach komunikujących się przez sieć Ethernet. Soldered 333039

Brak terminu dostawy
Obecnie brak na stanie

Opis

Moduł komunikacyjny Ethernet Controller W5500 Board firmy Soldered wykorzystuje kontroler WIZnet W5500 do realizacji przewodowej komunikacji Ethernet w systemach z mikrokontrolerami. Układ integruje sprzętowy stos TCP/IP, kontroler MAC 10/100 Ethernet oraz warstwę PHY, ograniczając obciążenie mikrokontrolera związane z obsługą komunikacji sieciowej. Moduł może pracować w urządzeniach IoT, systemach automatyki, rejestratorach danych, sterownikach sieciowych oraz innych urządzeniach wymagających przewodowego dostępu do sieci.

W5500 obsługuje protokoły TCP, UDP, IPv4, ICMP, ARP, IGMP i PPPoE oraz udostępnia 32KB wewnętrznej pamięci buforowej przeznaczonej do przetwarzania pakietów Ethernet. Kontroler umożliwia jednoczesną obsługę do 8 gniazd sprzętowych, co pozwala realizować kilka połączeń sieciowych w ramach jednej aplikacji.

Komunikacja z mikrokontrolerem odbywa się przez magistralę SPI z wykorzystaniem linii MISO, MOSI, SCLK i SCSN. Dostępne są również wyprowadzenia INTN do obsługi przerwań, RSTN do resetowania kontrolera oraz OE sterujące stanem wyprowadzeń interfejsu. Połączenie z przewodową siecią Ethernet realizuje wbudowane złącze RJ45.

Zwory sprzętowe JP2, JP3 i JP4 pozwalają konfigurować tryb pracy warstwy PHY, w tym pracę 10BASE-T lub 100BASE-TX, tryb half-duplex lub full-duplex oraz automatyczną negocjację. Wymiary płytki wynoszą 54 × 38mm, a otwory montażowe o średnicy 3,2mm są przystosowane do śrub M3.

Właściwości

  • Ethernet
    • Kontroler: WIZnet W5500
    • Sprzętowy stos TCP/IP
    • Zintegrowany MAC 10/100 Ethernet i PHY
    • Obsługiwane protokoły: TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE
    • Wewnętrzna pamięć buforowa: 32KB
    • Liczba jednocześnie obsługiwanych gniazd sprzętowych: 8
    • Tryby Ethernet: 10BASE-T i 100BASE-TX
    • Obsługa half-duplex i full-duplex
    • Obsługa automatycznej negocjacji
    • Złącze sieciowe: RJ45
  • Komunikacja z mikrokontrolerem
    • Interfejs: SPI
    • Linie SPI: MISO, MOSI, SCLK, SCSN
    • Wyjście przerwania: INTN
    • Wejście resetu: RSTN
    • Wyprowadzenie Output Enable: OE
  • Konfiguracja
    • JP1: sterowanie diodą PWR
    • JP2: konfiguracja PMODE0
    • JP3: konfiguracja PMODE1
    • JP4: konfiguracja PMODE2
  • Parametry mechaniczne
    • Wymiary płytki: 54 × 38mm
    • Średnica otworów pod listwy pinowe: 1,5mm
    • Średnica otworów montażowych: 3,2mm
    • Otwory montażowe przystosowane do śrub M3
