Pololu 5424 umożliwia precyzyjne przełączanie obciążeń do 10 A przy napięciu do 30 V, zapewniając galwaniczną izolację oraz cichą i bezawaryjną pracę dzięki zastosowaniu przekaźnika półprzewodnikowego. Idealny do sterowania urządzeniami w systemach RC, automatyce i projektach z wymaganiami co do trwałości i niezawodności.

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

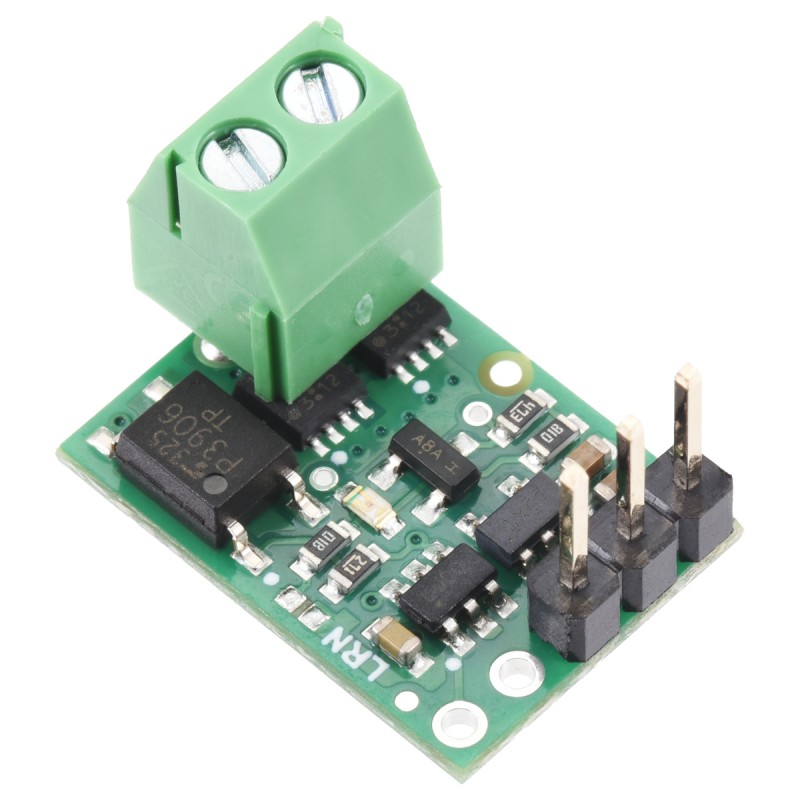

Moduł Pololu 5424 umożliwia sterowanie dwukierunkowymi obciążeniami z izolacją galwaniczną w systemach RC. Układ sterujący zasilany napięciem 2,7–16 V analizuje szerokość impulsów RC i aktywuje przekaźnik zgodnie z ustawionym progiem aktywacji i kierunkiem działania. Wersja 5424 wyposażona w przekaźnik półprzewodnikowy typu SPST obsługuje do 10 A prądu przy napięciu maksymalnym 30 V. Dzięki zastosowaniu MOSFET-ów w układzie back-to-back możliwe jest sterowanie prądem w obu kierunkach.

Moduł został wyposażony w funkcję bezpiecznego startu, konfigurowalny tryb uczenia, sygnalizację stanu przekaźnika (OUT) i poprawności sygnału RC (GOOD). Złącza goldpin oraz terminal śrubowy 2-pin zostały przylutowane fabrycznie.

Właściwości

  • Napięcie zasilania układu sterującego (VRC): 2,7–16 V
  • Maksymalny prąd pobierany przez układ: 15 mA
  • Zakres napięcia obciążenia: do 30 V (maks.)
  • Maksymalny prąd obciążenia: 10 A
  • Rezystancja w stanie włączenia: 10 mΩ (typowa)
  • Galwaniczna izolacja sterowania od obciążenia (izolacja optyczna)
  • Przekaźnik półprzewodnikowy SPST z MOSFET-ami połączonymi back-to-back
  • Tryb uczenia – zmiana progu aktywacji i kierunku działania
  • Wyjścia cyfrowe OUT (stan przekaźnika) i GOOD (poprawność sygnału RC)
  • Złącza: goldpin 1×3 (dla RC) i listwa śrubowa 2-pin 3,5 mm (dla obciążenia)
  • Wymiary: 0,7″ × 0,5″ × 0,5″ (~17,8 mm × 12,7 mm × 12,7 mm)
  • Masa: 1,6 g
1199637

Cechy

Prąd wyjściowy
10 A
Ilość kanałów
1
Element wykonawczy
Przekaźnik półprzewodnikowy SSR
Napięcie cewki
Nie dotyczy
