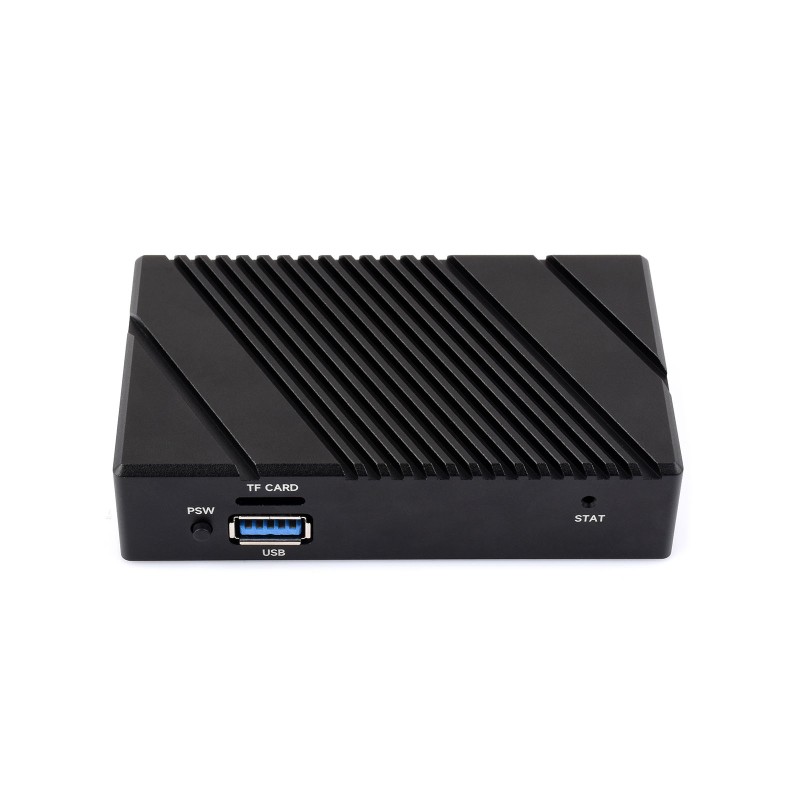

Widok główny
search
  • Widok główny
  • Widok od boku - złącza
  • Widok od boku - złącze USB oraz karta TF
  • Widok od góry - płytka sterująca
  • Widok od dołu - płytka sterująca
ID: 1204859
290,66 zł
Brutto

236,31 zł Netto

Mini komputer dla Raspberry Pi Compute Module 5 z dwoma portami Ethernet (1G i 2.5G), złączem M.2 dla dysków NVMe oraz obsługą HDMI 4K i interfejsów MIPI. Aluminiowa obudowa zapewnia pasywne chłodzenie, a rozbudowane interfejsy umożliwiają zastosowanie w systemach sieciowych, IoT i aplikacjach przemysłowych. Waveshare CM5-DUAL-ETH-BOX-B

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Mini komputer przemysłowy przeznaczony do współpracy z modułami obliczeniowymi Raspberry Pi CM5, wyposażony w dwa porty Ethernet (1G oraz 2.5G) oraz szeroki zestaw interfejsów komunikacyjnych. Konstrukcja umożliwia budowę systemów sieciowych, urządzeń edge computing, bram IoT oraz rozwiązań do zdalnej komunikacji i automatyki.

Obsługa wyjścia HDMI 4K oraz interfejsów MIPI pozwala na integrację z wyświetlaczami i kamerami, a złącze M.2 umożliwia zastosowanie szybkich nośników NVMe lub modułów rozszerzeń. Aluminiowa obudowa pełni funkcję pasywnego radiatora, co umożliwia pracę bez wentylatora w środowiskach przemysłowych.

                                Kompatybilność z Raspberry Pi CM5

Płyta wyposażona w dedykowane złącze dla Raspberry Pi Compute Module 5 (brak w zestawie), kompatybilne ze wszystkimi wariantami (Lite oraz eMMC). Obecność 40-pinowego złącza GPIO umożliwia podłączenie modułów rozszerzeń HAT oraz integrację z dodatkowymi układami sterującymi.

Konstrukcja zapewnia stabilne osadzenie modułu CM5 oraz dostęp do wszystkich kluczowych interfejsów, co pozwala na wykorzystanie pełnej funkcjonalności platformy w aplikacjach przemysłowych i embedded.

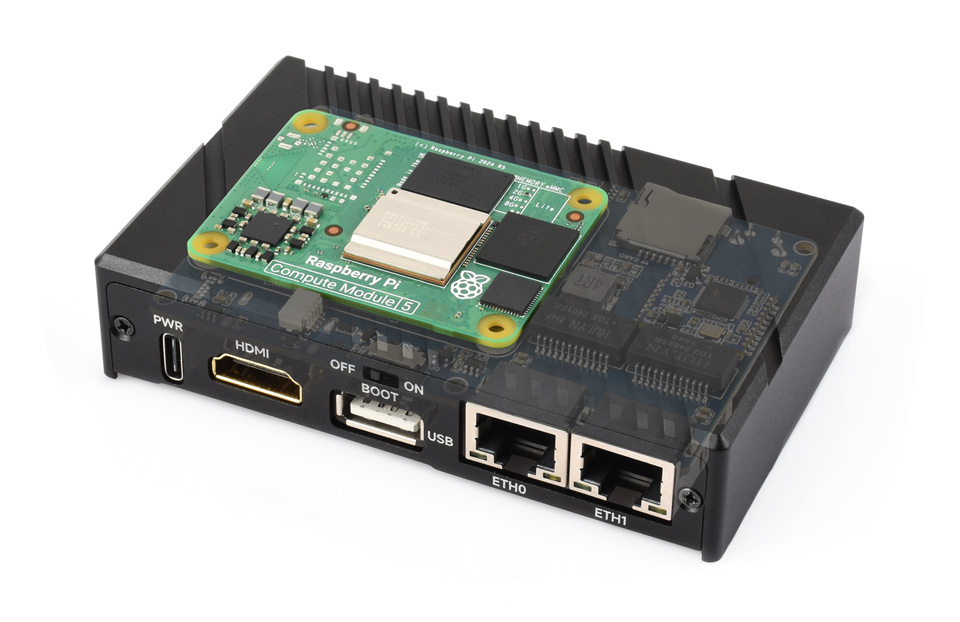

Kompatybilnosc z CM5

                                                                                                                               Obsługa dysków NVMe (M.2)

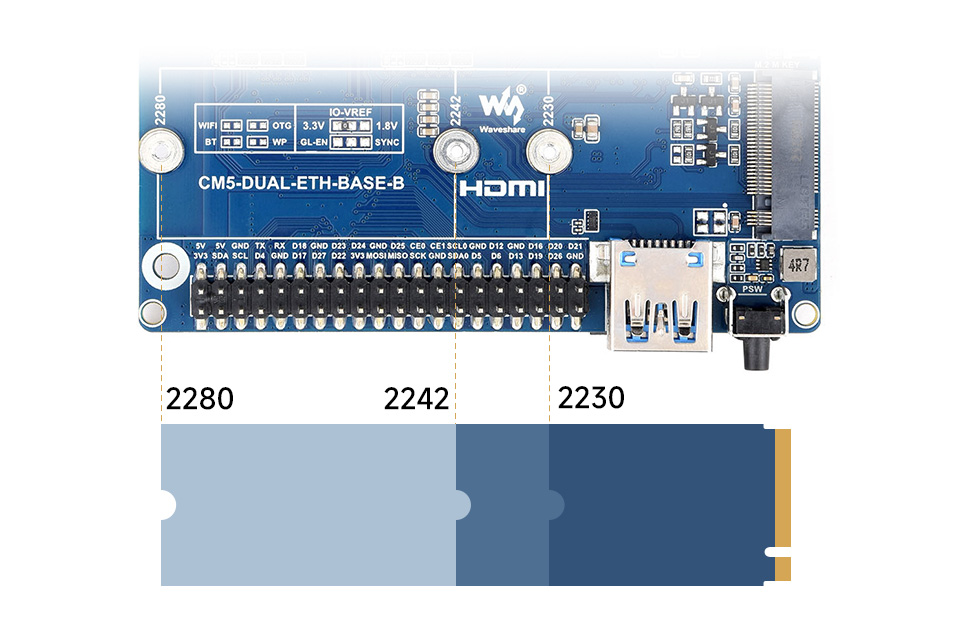

NVMe (M.20

Złącze M.2 M Key (PCIe Gen2/3 x1) umożliwia podłączenie dysków NVMe SSD, co znacząco zwiększa szybkość odczytu i zapisu danych w porównaniu do kart microSD. Obsługiwane formaty obejmują 2230, 2242 oraz 2280.

Możliwość uruchamiania systemu z nośnika NVMe poprawia wydajność pracy systemu operacyjnego oraz aplikacji. Interfejs obsługuje wyłącznie dyski NVMe (brak wsparcia dla SATA).

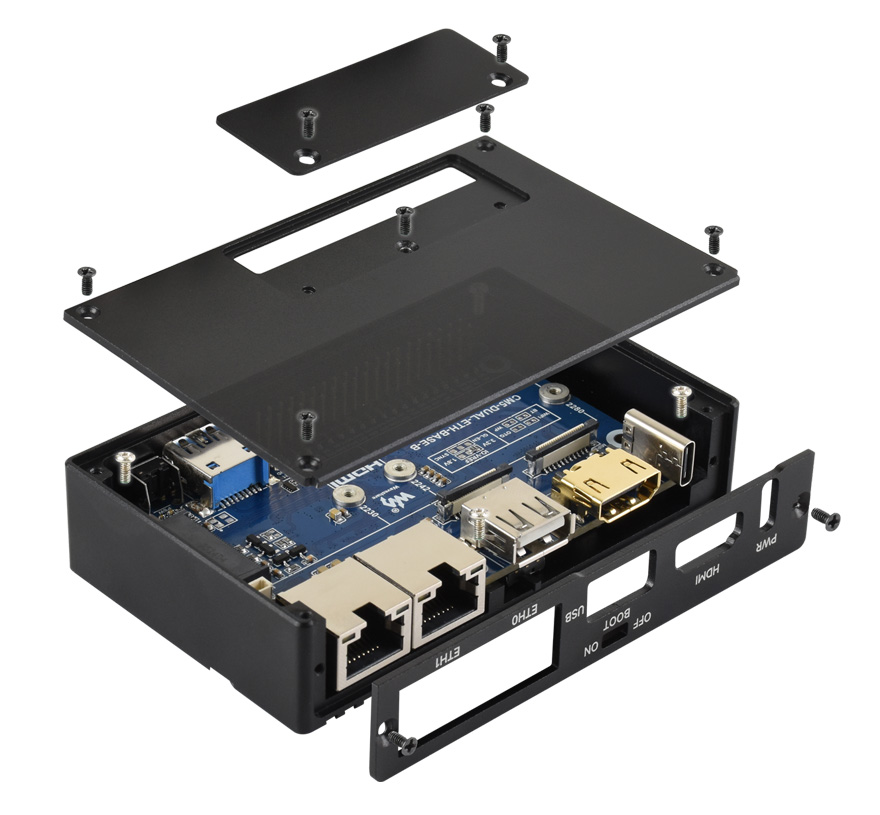

                                     Pasywne chłodzenie i obudowa

Obudowa wykonana ze stopu aluminium pełni funkcję radiatora, umożliwiając odprowadzanie ciepła bez użycia wentylatora. Konstrukcja zapewnia stabilną pracę w trybie ciągłym oraz redukcję hałasu.

Zintegrowane elementy montażowe oraz dołączone akcesoria (śruby, taśmy termiczne) umożliwiają prawidłowe osadzenie modułu CM5 oraz komponentów chłodzących. Rozwiązanie przystosowane do zastosowań przemysłowych, gdzie wymagana pozostaje niezawodność i brak elementów ruchomych.

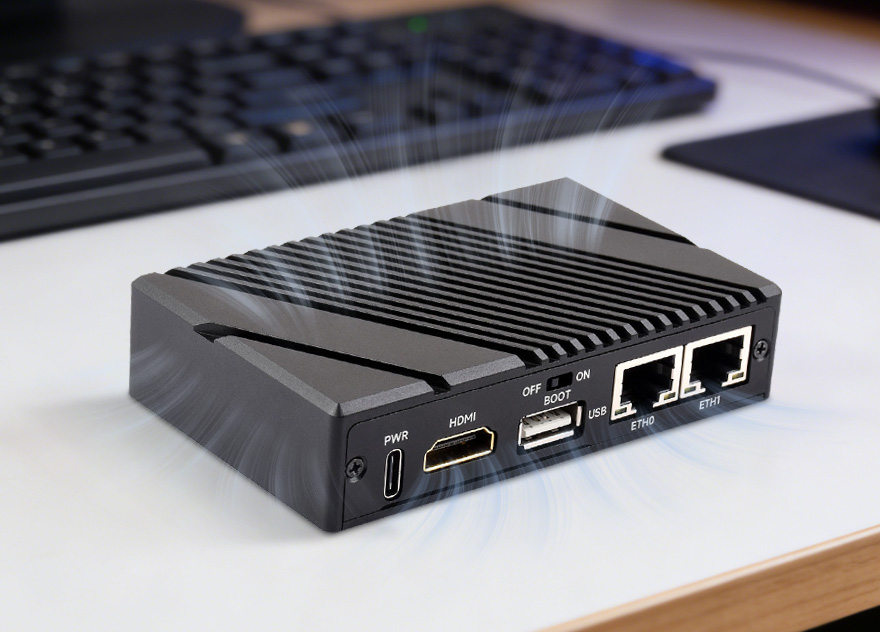

Pasywne chłodzenie i obudowa

                                                                                                                                     Interfejsy i komunikacja

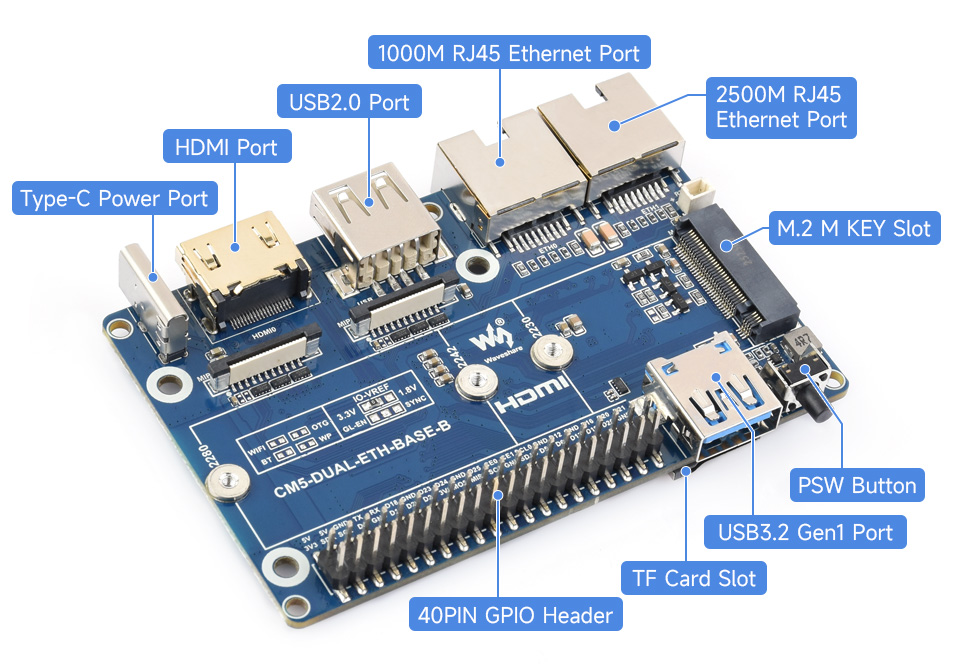

Interfejsy i komunikacja

Urządzenie wyposażone w szeroki zestaw interfejsów:

  • 2x Ethernet RJ45 (1G + 2.5G)
  • USB 3.2 Gen1 oraz USB 2.0
  • USB Type-C (zasilanie / programowanie)
  • HDMI z obsługą 4K
  • 2x MIPI (DSI/CSI)
  • M.2 M Key (PCIe)
  • slot karty TF (dla wersji Lite CM5)
  • 40-pin GPIO

Konfiguracja pozwala na budowę systemów sieciowych, urządzeń multimedialnych oraz platform do przetwarzania danych.

Precyzyjnie wykonane wycięcia w obudowie zapewniają pełny dostęp do wszystkich portów oraz zgodność z rozmieszczeniem złączy. Każdy interfejs oznaczony w sposób czytelny, co ułatwia instalację oraz serwisowanie. Dopasowanie elementów obudowy minimalizuje ryzyko błędnego podłączenia oraz poprawia ergonomię użytkowania urządzenia.

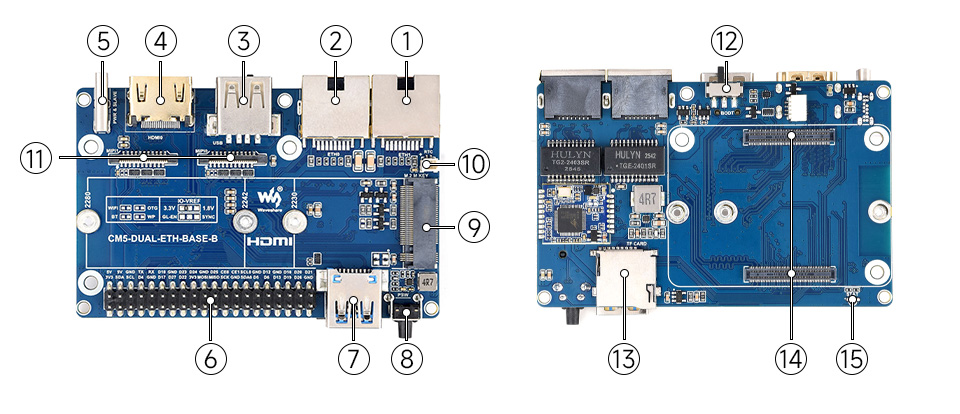

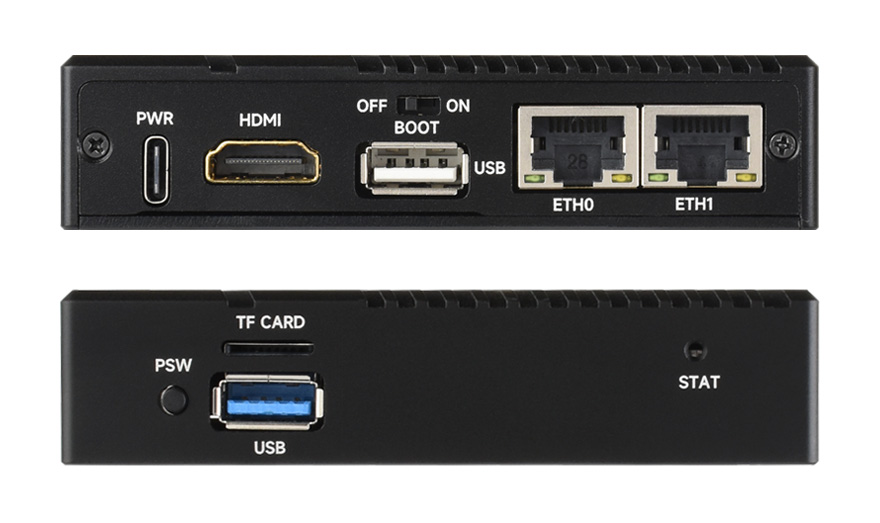

p1204859-CM5-DUAL-ETH-BOX-B-details-intro.jpgp1204859-CM5-DUAL-ETH-BOX-B-details-14%20%281%29.jpg

  1. 2500M Ethernet RJ45 – obsługa sieci 10 / 100 / 1000 / 2500 Mb/s
  2. 1000M Ethernet RJ45 – obsługa sieci 10 / 100 / 1000 Mb/s
  3. port USB 2.0
  4. port HDMI – wyjście wideo 4K
  5. port USB Type-C – zasilanie 5 V DC lub programowanie eMMC
  6. złącze GPIO 40-pin – kompatybilne z modułami HAT / HAT+
  7. port USB 3.2 Gen1 – przepustowość do 5 Gb/s
  8. przycisk zasilania – krótkie naciśnięcie: włączanie/wyłączanie systemowe, długie: wymuszone wyłączenie
  9. złącze M.2 M Key – obsługa dysków NVMe 2230 / 2242 / 2280 oraz modułów AI
  10. złącze baterii RTC (SH1.0) – podtrzymanie zegara czasu rzeczywistego
  11. interfejsy MIPI – obsługa wyświetlaczy DSI i kamer CSI
  12. przycisk BOOT – tryb programowania
  13. slot karty TF (microSD)
  14. gniazdo CM5 – kompatybilne z Raspberry Pi Compute Module 5
  15. dioda statusowa LED – dwukolorowa sygnalizacja pracy urządzenia

Właściwości

  • obsługa Raspberry Pi Compute Module 5 (Lite / eMMC)
  • 2x Ethernet RJ45: 1G + 2.5G
  • złącze M.2 M Key (PCIe Gen2/3 x1) – obsługa NVMe
  • HDMI – wyjście wideo do 4K
  • 2x interfejs MIPI (DSI/CSI)
  • USB 3.2 Gen1 ×1
  • USB 2.0 ×1
  • USB Type-C (zasilanie / programowanie)
  • 40-pin GPIO
  • slot karty TF (dla CM5 Lite)
  • pasywne chłodzenie (obudowa aluminiowa)
  • zasilanie 5V / 5A

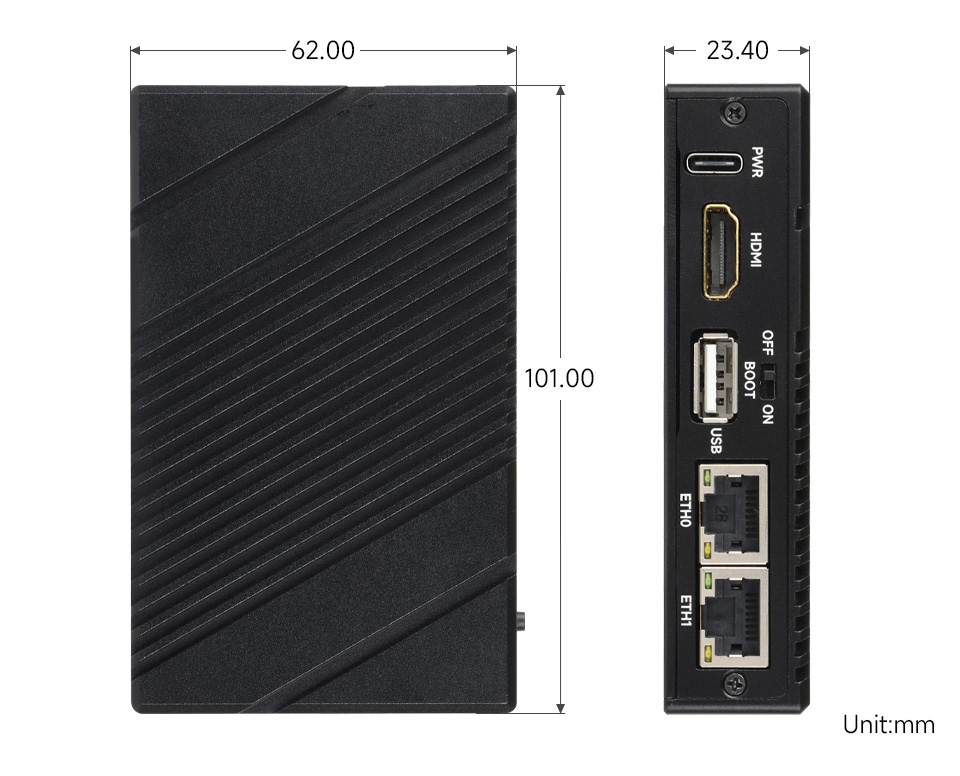

  • wymiary 101 × 62 × 23.4 mm

W zestawie

  • obudowa aluminiowa (góra + dół)
  • płyta bazowa CM5-DUAL-ETH-BASE-B
  • taśmy termiczne
  • zestaw śrub
  • śrubokręt
