RP2350-Tiny
search
  • RP2350-Tiny
  • RP2350-Tiny
  • RP2350-Tiny
  • RP2350-Tiny
ID: 1197498
5902186302563
21,55 zł
Brutto

17,52 zł Netto

RP2350-Tiny to minimalistyczna płytka deweloperska oparta na mikrokontrolerze RP2350A o podwójnej architekturze Cortex-M33 i RISC-V, bez zintegrowanego portu USB. Zamiast tego zastosowano złącze FPC umożliwiające podłączenie zewnętrznego adaptera USB-C (brak w zestawie). Moduł oferuje szeroką funkcjonalność GPIO i peryferiów, programowanie drag-and-drop, wsparcie dla C/C++ i MicroPython oraz możliwość montażu SMT. Idealny do projektów embedded, gdzie istotna jest minimalna przestrzeń i elastyczność połączeniowa.

24h
Dostępny
Dostępna ilość: 10
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

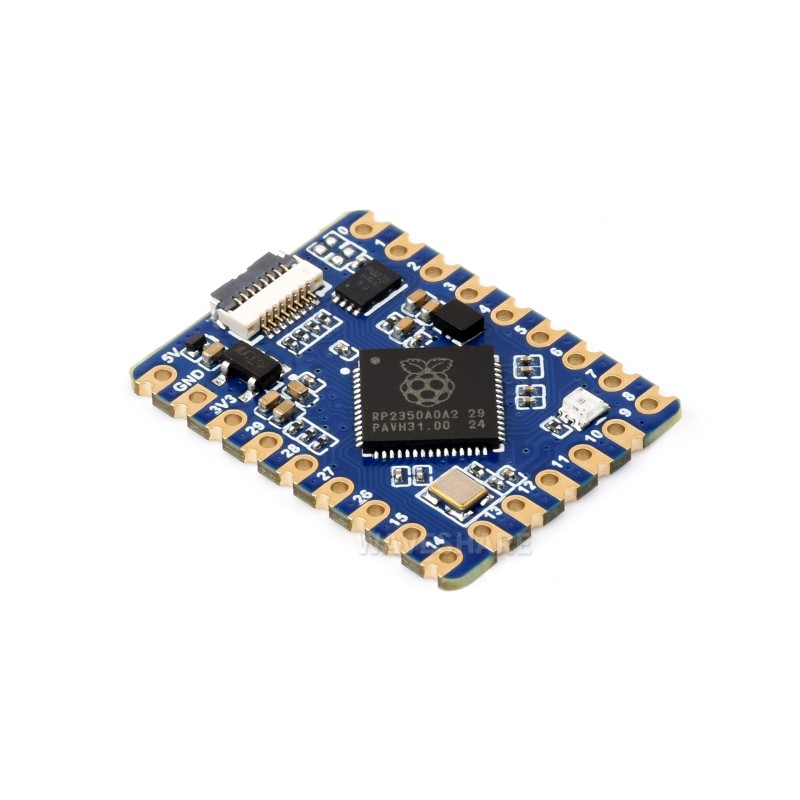

RP2350-Tiny to kompaktowa płytka rozwojowa firmy Waveshare oparta na mikrokontrolerze RP2350A zaprojektowanym przez Raspberry Pi. Układ posiada podwójną architekturę – dwa rdzenie Arm Cortex-M33 oraz dwa rdzenie Hazard 3 RISC-V – z maksymalną częstotliwością pracy do 150 MHz. Na płytce znajduje się 520 KB SRAM i 4 MB pamięci Flash typu NOR. Dzięki wyprowadzeniom krawędziowym (castellated holes), moduł może być montowany bezpośrednio na płytce bazowej (SMD).

Płytka nie posiada zintegrowanego złącza USB – zamiast tego wyposażona jest w złącze FPC 8-pin 0,5 mm, które umożliwia podłączenie zewnętrznego adaptera z portem USB typu C (adapter i taśma FPC dostępne w wersji RP2350-Tiny-Kit, sprzedawane oddzielnie). Obsługuje interfejsy SPI, I2C, UART, ADC, PWM oraz PIO, a także tryby uśpienia i programowanie metodą drag-and-drop przez USB.

Właściwości

  • Mikrokontroler: Raspberry Pi RP2350A
  • Architektura: 2× Arm Cortex-M33 + 2× Hazard 3 RISC-V
  • Taktowanie: do 150 MHz
  • Pamięć SRAM: 520 KB
  • Pamięć Flash: 4 MB (P25Q32SH-UXH-IR)
  • Złącze: FPC 8-pin (0,5 mm pitch) – wymaga zewnętrznego adaptera USB
  • Liczba GPIO: 28 (20 na wyprowadzeniach bocznych, pozostałe jako punkty lutownicze)
  • Interfejsy: 2× SPI, 2× I2C, 2× UART, 4× ADC 12-bit, 16× PWM, 12× PIO
  • Czujnik temperatury
  • Tryby niskiego poboru mocy
  • Programowanie: USB mass storage (drag-and-drop, wymaga adaptera USB)
  • Obsługiwane języki: C/C++, MicroPython
  • Elementy dodatkowe: wskaźnik RGB WS2812, regulator ME6217C33M5G (800 mA LDO)
  • Możliwość montażu SMT (castellated holes)
  • Dodatkowe opcje: pola lutownicze 0402 do konfiguracji trybu pracy
  • Wymiary: kompaktowy format dostosowany do integracji z płytkami bazowymi
1197498

Cechy

Mikrokontroler
RP2350
Pamięć Flash
4 MB
Liczba I/O
28
Ethernet
Brak
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Slot microSD
Nie
Długość
23,5 mm
Szerokość
18 mm
Rodzaj złącza USB
Brak
