Servo 2040 - 18-kanałowy sterownik serw z mikrokontrolerem RP2040
ID: 1178995
769894021439
176,97 zł
Brutto
143,88 zł Netto
Sterownik serwomechanizmów oparty na mikrokontrolerze Raspberry Pi RP2040. Pozwala na sterowanie do 18 serw, ma 6 wejść analogowych oraz złącze QW/ST do podłączenia dodatkowych czujników. Pimoroni PIM613
Opis
Sterownik serwomechanizmów oparty na mikrokontrolerze Raspberry Pi RP2040. Układ ma dwa rdzenie ARM Cortex M0+ pracujące z częstotliwością do 133 MHz oraz 264 kB pamięci RAM. Mikrokontroler nie jest wyposażony w pamięć flash, ale na płytce znajduje się zewnętrzna pamięć o pojemności 2 MB podłączona za pomocą interfejsu QSPI.
Sterownik ma wyprowadzonych 18 zestawów 3-pinowych złączy z sygnałem PWM dedykowanych do serw modelarskich. Dodatkowo użytkownik ma do dyspozycji 6 złączy do czujników analogowych oraz złącze Qw/ST (Qwiic/STEMMA QT) z interfejsem I2C, które pozwala na podłączenie czujników cyfrowych.
Na płytce umieszczono 6 adresowanych diod RGB oraz czujnik napięcia i natężenia prądu. Płytka zasilana jest przez złącze USB typu C (do 3 A) lub przez zewnętrzny zasilacz podłączany do złącza śrubowego (do 10 A). Znakomicie sprawdzi się w projektach robotów kroczących oraz ramion robotycznych.
Właściwości
- Mikrokontroler RP2040 (Dual Arm Cortex M0+ działający z prędkością do 133Mhz z 264kB pamięci SRAM)
- 2 MB pamięci flash QSPI obsługującej XiP
- 18 zestawów złączy do podłączenia 3-pinowych serw
- Obsługuje serwomechanizmy o napięciu zasilania do 11 V
- 6 adresowalnych diod LED RGB
- 6 złączy do podłączenia czujników analogowych
- Wbudowany czujnik napięcia i natężenia prądu
- Przycisk Reset i BOOT (przycisk BOOT może być również używany jako przycisk użytkownika)
- Złącze USB-C do programowania i zasilania (maks. 3 A)
- Zaciski śrubowe do zasilania zewnętrznego z zabezpieczeniem przed odwrotną polaryzacją (maksymalny prąd ciągły 10 A)
- Złącze Qw/ST (Qwiic/STEMMA QT)
1178995
Cechy
- Mikrokontroler
- RP2040
- Pamięć Flash
- 2 MB
- Liczba I/O
- 06
- Ethernet
- Brak
- Moduł WiFi
- Nie
- Moduł Bluetooth
- Nie
- Slot microSD
- Nie
- Długość
- 62 mm
- Szerokość
- 42 mm
- Rodzaj złącza USB
- USB typu C
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Serwo analogowe typu standard wyposażone w plastikową przekładnię. Charakteryzuje się dość dużą trwałością i wytrzymałością. SparkFun ROB-11884
191,55 zł
Brak terminu dostawy
Brak towaru
Niewielki serwomechanizm (23,2 x 12,2 x 22,0 mm) o wadze 9 g, zasilanie 4,8...6V, maksymalny moment obrotowy 1,5 kg/cm (przy napięciu 6V). Pololu 2818
53,27 zł
24h
Dostępna ilość: 3
Dostępny
Serwo cyfrowe typu standard wyposażone w metalową przekładnię. Charakteryzuje się dużym momentem obrotowym i dużą wytrzymałością. Pololu 3428
412,54 zł
24h
Dostępna ilość: 1
Dostępny
Przewód z wtykami USB typ A oraz USB typ C 2.0, długość przewodu 0,5 m. LANBERG
4,26 zł
24h
Dostępna ilość: 9
Dostępny
Przewód z wtykami USB typ A oraz USB typ C 2.0, długość przewodu 1 m. LANBERG CA-USBO-10CC-0010-BK
5,71 zł
24h
Dostępna ilość: 33
Dostępny
Przewód z wtykami USB typ A oraz USB typ C 2.0, długość przewodu 1,8 m. LANBERG CA-USBO-10CC-0018-BK
5,61 zł
24h
Dostępna ilość: 47
Dostępny
Produkty z tej samej kategorii (16)
Moduł z 2-kanałowym sterownikiem silników DC TB6612FNG przeznaczony do współpracy z micro:bit. Może sterować także 3 serwami. SB Components 14897
76,94 zł
24h
Dostępna ilość: 2
Dostępny

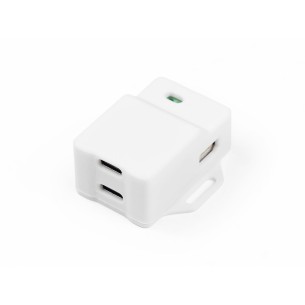

Kompaktowy sterownik z modułem XIAO ESP32-C3, umożliwiające precyzyjne sterowanie serwomechanizmami ST/SC przez interfejs UART. Dzięki solidnej konstrukcji i zasilaniu 5–12 V pozwala na jednoczesną kontrolę wielu serw, co sprawdza się w robotach humanoidalnych, sześcionożnych i ramionach robotycznych. Wsparcie Arduino IDE, otwarta architektura oraz łatwy montaż czynią go doskonałym narzędziem do edukacji, prototypowania i zaawansowanych projektów robotycznych. Seeed Studio 114993612
