Pełnokolorowy wyświetlacz E-Paper 13,3" 1600 × 1200 px z ESP32-S3 i WiFi/Bluetooth - Waveshare 34349

Opis

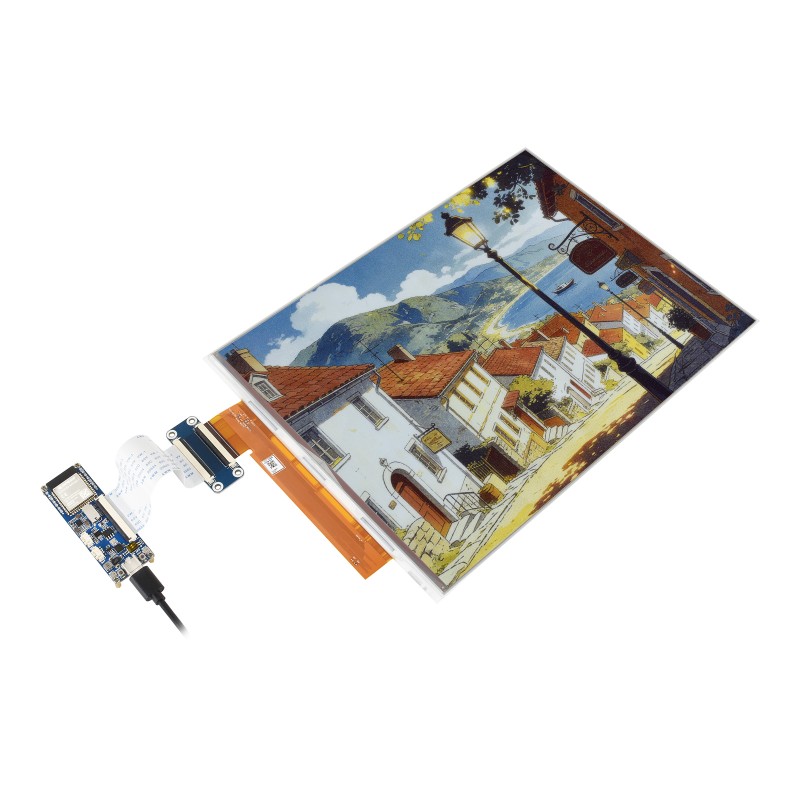

Zestaw Waveshare ESP32-S3-ePaper-13.3E6 łączy pełnokolorowy wyświetlacz E-Paper 13,3" z płytką sterownika opartą na module ESP32-S3-WROOM-2-N32R16V. Układ wyposażono w dwurdzeniowy procesor Xtensa LX7 pracujący z częstotliwością do 240 MHz, 32 MB pamięci Flash oraz 16 MB PSRAM. Platforma obsługuje środowiska Arduino IDE oraz ESP-IDF, umożliwiając tworzenie energooszczędnych systemów wyświetlania informacji, paneli HMI, elektronicznych etykiet, systemów signage oraz aplikacji IoT.

Wyświetlacz wykorzystuje technologię E Ink Spectra 6 (E6), zapewniającą sześciokolorowy obraz o wysokim kontraście i dużym nasyceniu kolorów. Rozdzielczość 1600 × 1200 px oraz szeroki kąt widzenia przekraczający 170° pozwalają na czytelne prezentowanie grafiki i tekstu zarówno w świetle naturalnym, jak i sztucznym. Ekran nie wymaga podświetlenia i zachowuje wyświetlany obraz nawet po odłączeniu zasilania, dzięki czemu rozwiązanie charakteryzuje się bardzo niskim poborem energii.

Płytka sterownika została wyposażona w slot kart TF, układ ładowania akumulatora Li-Ion ETA6098, złącze głośnika oraz kodeki audio ES8311 i ES7210 umożliwiające rejestrację i odtwarzanie dźwięku. Na płytce znajdują się również układy CH343 i CH334 pozwalające jednocześnie korzystać z komunikacji USB oraz UART za pomocą jednego portu USB Type-C. Wbudowane WiFi 2,4 GHz oraz Bluetooth LE umożliwiają integrację z systemami bezprzewodowymi i aplikacjami edge IoT.

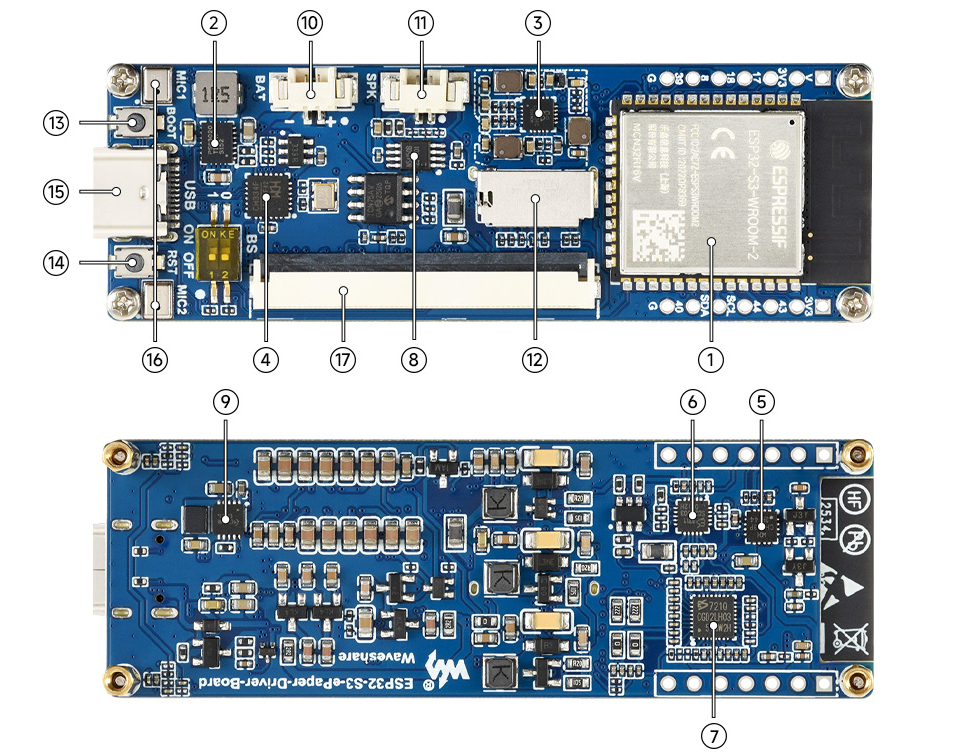

1. ESP32-S3-WROOM-2-N32R16V - procesor Xtensa LX7 dual-core 32-bit z obsługą WiFi i Bluetooth, częstotliwość do 240 MHz, wbudowane 32 MB Flash i 16 MB PSRAM
2. TPS63020DSJR - przetwornica podwyższająca DC/DC
3. EA3036CQBR - układ zarządzania zasilaniem
4. Układ USB HUB
5. Konwerter USB-UART
6. ES8311 - wysokowydajny energooszczędny kodek audio DAC
7. ES7210 - wysokowydajny energooszczędny kodek audio ADC z obsługą wielokanałowych wejść mikrofonowych
8. NS4150B - wzmacniacz mocy audio
9. ETA6098 - wysokowydajny układ ładowania akumulatorów litowych
10. Złącze akumulatora Li-Ion MX1.25 2PIN
11. Złącze głośnika MX1.25 2PIN
12. Slot kart TF - karta TF wymaga formatowania w systemie FAT32
13. Przycisk BOOT - uruchamianie trybu programowania
14. Przycisk RESET
15. Port USB Type-C - programowanie i komunikacja z ESP32-S3
16. Mikrofon
17. Złącze wyświetlacza E-Paper

Właściwości

• Moduł ESP32-S3-WROOM-2-N32R16V
• Procesor Xtensa LX7 dual-core do 240 MHz
• Pamięć Flash: 32 MB
• Pamięć PSRAM: 16 MB
• Łączność bezprzewodowa: WiFi 2,4 GHz i Bluetooth LE
• Wyświetlacz E-Paper 13,3"
• Technologia wyświetlacza: E Ink Spectra 6 (E6)
• Rozdzielczość: 1600 × 1200 px
• Interfejs wyświetlacza: SPI 3-wire / 4-wire
• Sześciokolorowy obraz E-Paper
• Szeroki kąt widzenia >170°
• Brak podświetlenia
• Zachowanie obrazu po odłączeniu zasilania
• Czas pełnego odświeżania: około 19 s
• Pobór mocy podczas odświeżania: <0,5 W
• Pobór mocy w trybie standby: <1 mW
• Slot kart TF
• Port USB Type-C
• Układ ładowania akumulatora Li-Ion ETA6098
• Złącze akumulatora Li-Ion MX1.25 2PIN
• Kodek audio ES8311
• Kodek audio ES7210
• Wzmacniacz audio NS4150B
• Wbudowany mikrofon
• Złącze głośnika MX1.25 2PIN
• Układy USB HUB CH343 i CH334
• Przyciski BOOT i RESET
• Napięcie pracy wyświetlacza: 3,3 V

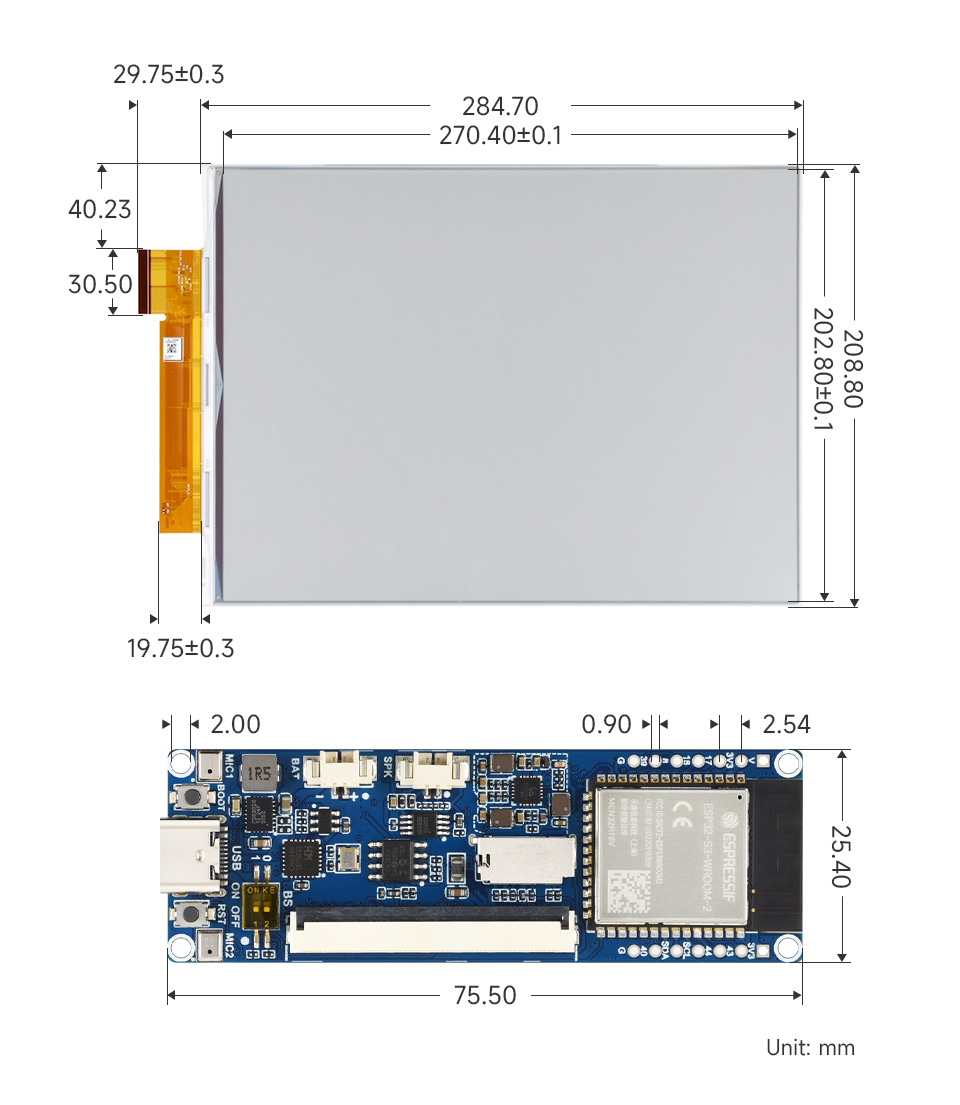

• Wymiary wyświetlacza: 284,70 × 208,80 × 0,85 mm
• Masa zestawu: 0,895 kg

W zestawie

• Płytka sterownika ESP32-S3-ePaper-13.3E6
• Wyświetlacz E-Paper 13,3"
• Adapter e-Paper (B)
• Głośnik 8 Ω 1 W
• Taśma FPC 60PIN ~10 cm
