Adapter złącz JST PH 6-pin i JST SH 6-pin - Pololu 5658
ID: 1200178
7,81 zł
Brutto
6,35 zł Netto

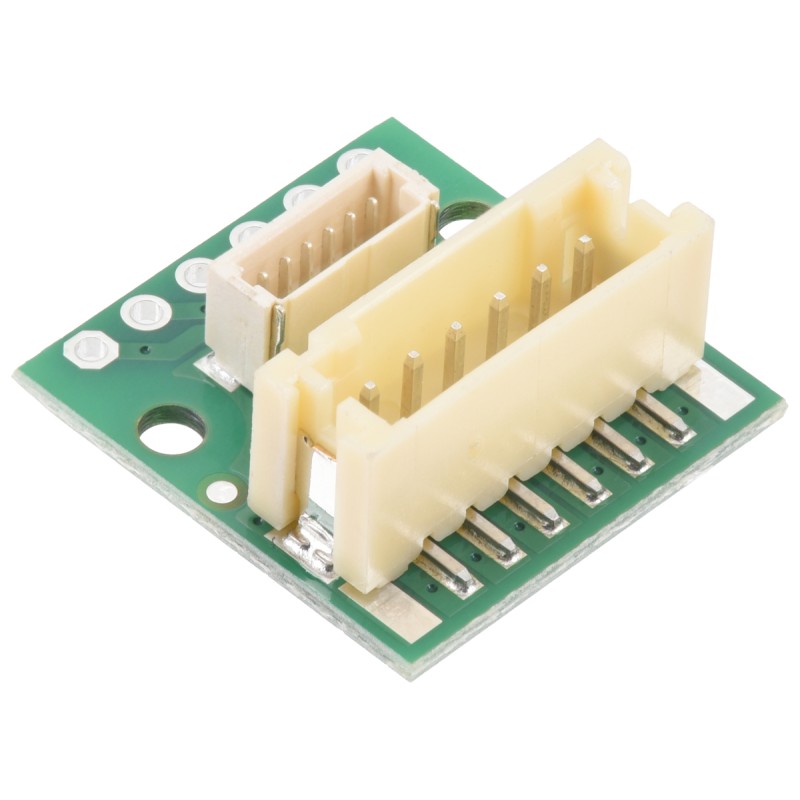

Pololu 5658 to breakout dla złącz JST PH i SH 6-pin, umożliwiający integrację z systemami o rastrze 2,54 mm. Dzięki obsłudze sześciu kanałów oraz otworom montażowym znajduje zastosowanie w projektach wymagających stabilnych połączeń wieloprzewodowych w prototypach i urządzeniach elektronicznych.
Opis
Moduł Pololu 5658 umożliwia podłączenie przewodów ze złączami JST PH 6-pin (raster 2,00 mm, top-entry) oraz JST SH 6-pin (raster 1,00 mm, top-entry) do układów prototypowych i płytek z przelotkami o rastrze 2,54 mm. Złącza pracują równolegle, dzięki czemu płytka może służyć jako adapter PH do SH lub klasyczny breakout dla obu standardów.
Złącze PH obsługuje prąd do 2 A, natomiast SH do 1 A. Konstrukcja umożliwia obsługę sześciokanałowych połączeń zasilających i sygnałowych, co czyni moduł przydatnym w systemach wieloprzewodowych, takich jak czujniki, interfejsy komunikacyjne czy sterowniki. Płytka wyposażona w dwa otwory montażowe na śruby M2 lub #2, co ułatwia stabilne mocowanie w docelowych urządzeniach.
Właściwości
- Złącza: JST PH 6-pin (2,00 mm, top-entry), JST SH 6-pin (1,00 mm, top-entry)
- Raster wyprowadzeń: 2,54 mm (0,1")
- Prąd maksymalny: 2 A (PH), 1 A (SH)
- Napięcie maksymalne: 50 V
- Wymiary: 18,5 × 17,8 × 7,6 mm
- Waga: 1,4 g
- Dwa otwory montażowe na śruby M2 lub #2
- Kody na PCB: con12a, 0J15759
- Montaż: THT
1200178
Cechy
- Montaż
- Brak
- Raster
- Inny
- Liczba pinów
- 6
- Rodzaj złącza JST
- PH/SH
- Kątowe/proste
- Nie dotyczy
