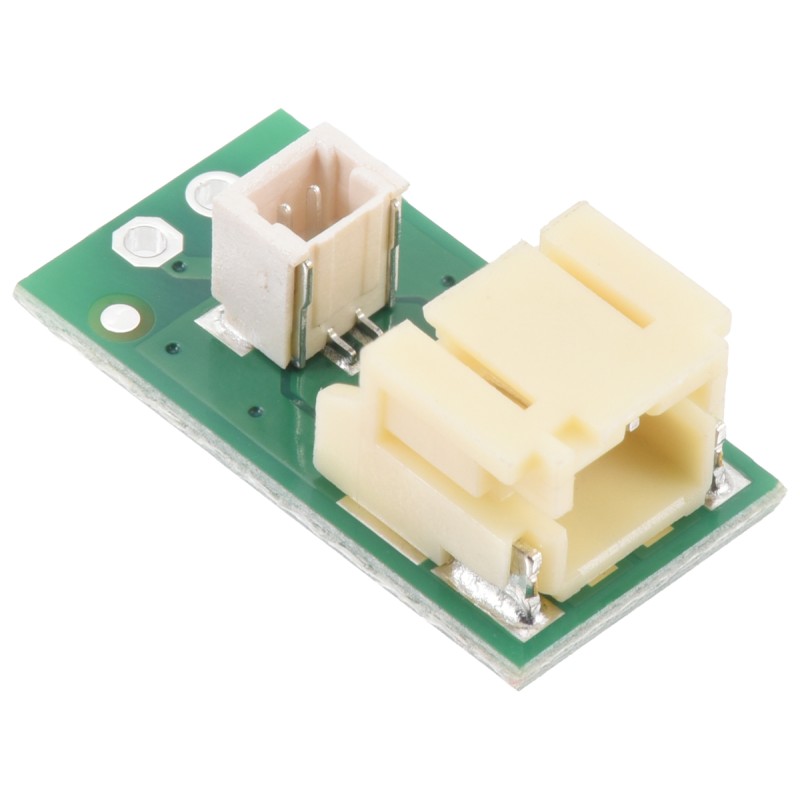

Adapter złącz JST PH 2-pin i JST SH 2-pin - Pololu 5651
ID: 1200185
6,15 zł
Brutto
5,00 zł Netto
Pololu 5651 to adapter umożliwiający integrację przewodów JST PH i SH z układami o rastrze 2,54 mm. Dzięki kompaktowej konstrukcji i bocznemu wejściu złącza PH sprawdza się w projektach z ograniczoną przestrzenią oraz tam, gdzie przewody muszą być prowadzone równolegle do PCB.
Opis
Moduł Pololu 5651 pełni funkcję adaptera umożliwiającego podłączenie przewodów zakończonych złączami JST PH 2-pin (raster 2,00 mm, boczne wejście) oraz JST SH 2-pin (raster 1,00 mm, wejście z góry) do standardowego układu przelotek o rastrze 2,54 mm. Oba złącza umieszczono równolegle, co umożliwia wykorzystanie płytki jako adaptera PH do SH lub jako uniwersalnego interfejsu dla przewodów zasilających i sygnałowych. Złącze PH obsługuje prąd do 2 A, złącze SH do 1 A.
Rząd przelotek kompatybilny z popularnymi złączami goldpin i listwami śrubowymi pozwala na integrację modułu z płytkami prototypowymi oraz gotowymi układami embedded. Złącze PH w wersji side-entry zapewnia niski profil montażu i ułatwia prowadzenie przewodów równolegle do płytki.
Właściwości
- Złącza: JST PH 2-pin (2,00 mm, side-entry), JST SH 2-pin (1,00 mm, top-entry)
- Raster wyprowadzeń: 2,54 mm (0,1")
- Prąd maksymalny: 2 A (PH), 1 A (SH)
- Napięcie maksymalne: 50 V
- Wymiary: 18,5 × 9,6 × 6,6 mm
- Waga: 0,6 g
- Kody na PCB: con08a, 0J15755
- Montaż: THT
