ID: 1200183
6,59 zł
Brutto

5,36 zł Netto

Pololu 5653 to adapter złącz JST PH i SH 3-pin z wyjściem w układzie bocznym i pionowym, umożliwiający wygodną integrację z urządzeniami opartymi na rastrze 2,54 mm. Przeznaczony do projektów wymagających trzech kanałów transmisji sygnału lub zasilania.

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

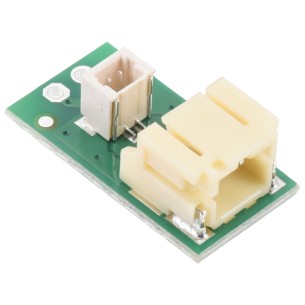

Moduł Pololu 5653 pełni funkcję adaptera złącza JST PH 3-pin (boczne wejście, raster 2,00 mm) oraz JST SH 3-pin (wejście z góry, raster 1,00 mm) do standardowego układu przelotek o rastrze 2,54 mm. Złącza działają równolegle, co pozwala na wykorzystanie płytki jako przejściówki PH do SH lub jako uniwersalnego breakouta dla przewodów sygnałowych i zasilających.

Złącze PH obsługuje prąd do 2 A, SH do 1 A, co umożliwia integrację z szerokim zakresem komponentów elektronicznych – od serwomechanizmów po czujniki. Niskoprofilowe złącze boczne PH pozwala na prowadzenie przewodów w płaszczyźnie PCB, ułatwiając montaż w urządzeniach o ograniczonej przestrzeni.

Właściwości

  • Złącza: JST PH 3-pin (2,00 mm, side-entry), JST SH 3-pin (1,00 mm, top-entry)
  • Raster wyprowadzeń: 2,54 mm (0,1")
  • Prąd maksymalny: 2 A (PH), 1 A (SH)
  • Napięcie maksymalne: 50 V
  • Wymiary: 18,5 × 12 × 6,6 mm
  • Waga: 0,8 g
  • Kody na PCB: con09a, 0J15756
  • Montaż: THT
1200183

Cechy

Montaż
Brak
Raster
Inny
Liczba pinów
3
Rodzaj złącza JST
PH/SH
Kątowe/proste
Nie dotyczy
