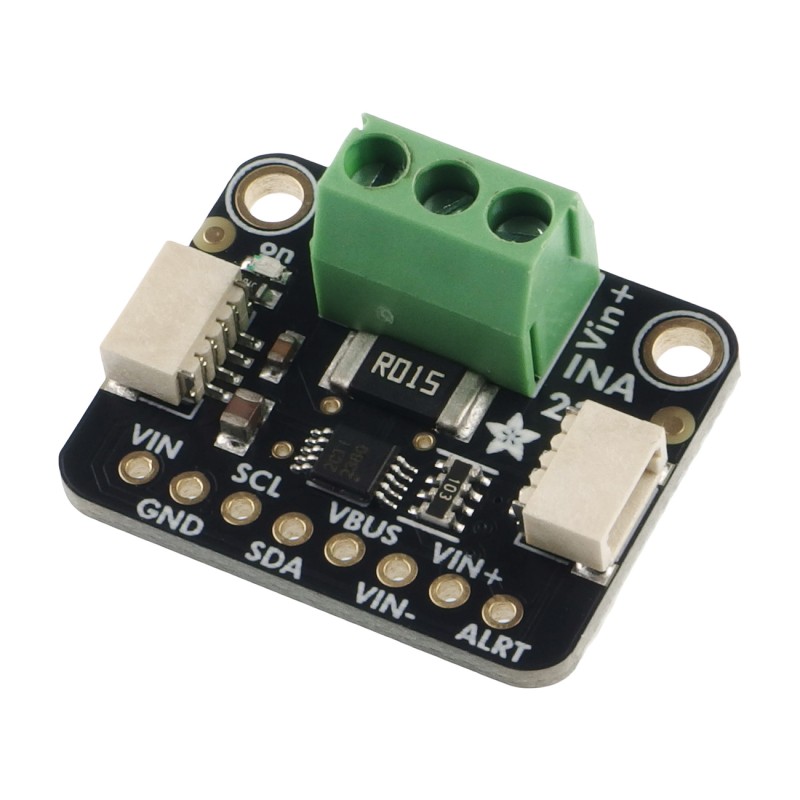

Widok główny
search
  • Widok główny
  • Widok od góry
  • Widok od dołu
  • Pełny zestaw
ID: 1198928
5902186331341
54,26 zł
Brutto

44,11 zł Netto

Moduł umożliwiający precyzyjny pomiar prądu, napięcia i mocy w układach DC do 85 V i 10 A. Wyposażony jest w 16-bitowy przetwornik ADC, oferuje szybki czas reakcji alarmu oraz interfejs I2C, co ułatwia integrację z Arduino, Raspberry Pi i CircuitPython. Moduł obsługuje zarówno pomiar po stronie wysokiej, jak i niskiej oraz automatyczne obliczanie mocy, a dzięki złączu STEMMA QT instalacja jest szybka i bez lutowania. Adafruit 6349

24h
Dostępny
Dostępna ilość: 1
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich Adafruit. Wszystkie płytki tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

INA238 DC Current Voltage Power Monitor to zaawansowany układ monitorowania mocy, oferujący wsparcie dla szerokiego zakresu napięć i prądów. Układ umożliwia pomiar prądu i napięcia zarówno po stronie wysokiej, jak i niskiej, z dokładnym 16-bitowym ADC, co pozwala na precyzyjne pomiary od miliamperów do amperów. Dzięki interfejsowi I2C konfiguracja alarmów, oversamplingu oraz wzmocnienia jest niezwykle prosta. INA238 umożliwia pomiar prądu do 10 A lub 2,75 A oraz napięcia do 85 V DC, a także automatyczne obliczanie mocy. W odróżnieniu od INA228, posiada 16-bitową rozdzielczość, dokładność ±0,1% błędu wzmocnienia i maksymalny offset napięcia ±5 µV.

Układ jest kompatybilny z mikrokontrolerami obsługującymi Arduino i CircuitPython oraz komputerami jednopłytkowymi, np. Raspberry Pi. Działa z logiką 3 V lub 5 V i umożliwia pomiar napięć szynowych do 85 VDC, jednak nie jest przeznaczony do napięć przemiennych. Wbudowany rezystor pomiarowy 15 milliohm (0,015Ω) pozwala na dokładne pomiary prądu po stronie wysokiej i niskiej, z rozdzielczością 0,15mA/LSB w trybie wysokiego prądu i 42µA/LSB w trybie niskiego prądu. Pomiar wysokiej strony jest uproszczony dzięki fabrycznie połączonej zworce z V+ do VBUS.

Urządzenie wymaga zasilania od 3 do 5 VDC, a do podłączenia komunikacji służą dwa piny I2C. Możliwe jest podłączenie do czterech czujników na jednej magistrali I2C przy użyciu zworek adresowych. Dodatkowo, dzięki złączu STEMMA QT, montaż jest jeszcze łatwiejszy, bez konieczności lutowania linii zasilania i I2C. INA238 oferuje także szybki czas reakcji alarmu 75 μs i szeroki zakres temperaturowy od -40°C do +125°C, zapewniając dokładność pomiaru mocy lepszą niż 1%. To kompleksowe rozwiązanie do monitorowania prądu, napięcia i mocy w projektach elektronicznych, zapewniające precyzję i wygodę użytkowania.

Właściwości

  • Zakres napięcia szyny: 0 V do +85 VDC
  • Maksymalny prąd: 10 A lub 2,75 A
  • 16-bitowy konwerter ADC
  • Błąd wzmocnienia: ±0,1%
  • Offset napięcia: ±5µV (maksymalnie)
  • Offset drift: ±0,02µV/°C
  • Gain error drift: ±25ppm/°C
  • Zakres różnicowy shunt: ±163,84 mV / ±40,96 mV
  • Czujnik temperatury: ±1°C (przy 25°C)
  • Szybka odpowiedź alarmu: 75 μs
  • Programowalny czas konwersji i uśredniania
  • Kompatybilność z Arduino, CircuitPython i Raspberry Pi
  • Złącze STEMMA QT z interfejsem I2C
  • Wymiary: 25,4 x 20,3 mm

W zestawie

  • Moduł Adafruit INA238 DC Current Voltage Power Monitor
  • Złącze goldpin
1198928

Cechy

Interfejs
I2C
Zakres pomiarowy
0 - 10 A
Sposób podłączenia
Szeregowy
