ID: 1196554
7,93 zł
Brutto

6,45 zł Netto

Moduł chroni obciążenie przed odwrotną polaryzacją do -60 V, ale nie blokuje wstecznego prądu, co jest pożądane w aplikacjach np. do sterowania silnikiem. Wykorzystuje kontroler LM74500-Q1 i tranzystor MOSFET. Dzięki niskiej impedancji (10 mΩ) obsługuje prądy do 10 A ciągłego i 30 A chwilowego, zapewniając niezawodną ochronę oraz możliwość łatwego montażu. Pololu 5380

4 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

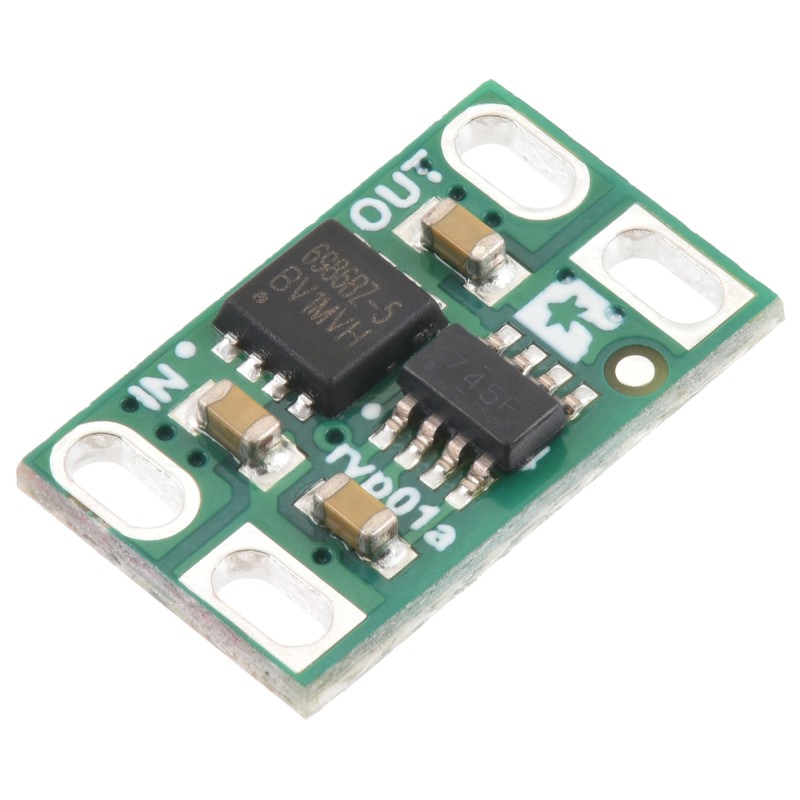

Moduł Pololu Reverse Voltage Protector to kompaktowe rozwiązanie chroniące podłączone obciążenie przed odwrotną polaryzacją napięcia nawet do -60 V. Dzięki zastosowaniu kontrolera LM74500-Q1 oraz tranzystora MOSFET, urządzenie umożliwia pracę w zakresie napięć od 4 V (3,2 V po uruchomieniu) do 60 V. Gdy napięcie jest podłączone poprawnie, moduł umożliwia swobodny przepływ prądu, natomiast w przypadku błędnego podłączenia, blokuje napięcie i chroni układ przed uszkodzeniem.

Urządzenie charakteryzuje się bardzo niską impedancją ścieżki zasilania (około 10 mΩ), co pozwala na przepływ prądu o natężeniu do 10 A w trybie ciągłym oraz do 30 A przez kilka sekund. Ta wersja nie blokuje prądu wstecznego, dzięki czemu nadaje się do zastosowań takich jak sterowanie silnikiem zasilanym bateryjnie, gdzie pożądane jest oddawanie energii z powrotem do źródła zasilania.

Moduł posiada duże otwory montażowe, umożliwiające podłączenie przewodów lub użycie terminali śrubowych o rastrze 5 mm. Dodatkowo, mniejsze otwory o rastrze 2,54 mm pozwalają na przylutowanie standardowych złączy szpilkowych. Na spodzie płytki znajdują się również pady do opcjonalnego montażu zabezpieczenia przeciwprzepięciowego (TVS), co zwiększa odporność systemu na nagłe skoki napięcia.

Właściwości

  • Napięcie wejściowe: 4 V do 60 V (3,2 V po uruchomieniu)
  • Zabezpieczenie przed odwrotną polaryzacją do -60 V
  • Przepustowość prądowa: do 10 A ciągłego obciążenia, do 30 A chwilowe
  • Impedancja ścieżki zasilania: około 10 mΩ
  • Obsługa przewodów oraz terminali o rastrze 5 mm lub 3,5 mm
  • Punkty lutownicze dla opcjonalnego zabezpieczenia TVS
  • Wymiary: 7,6 x 12,7 mm
