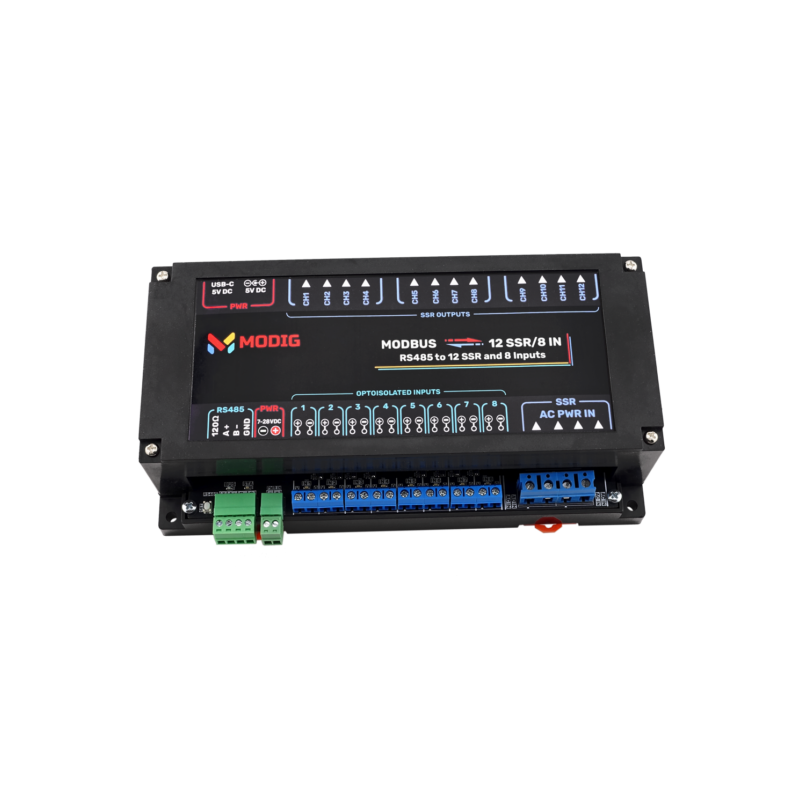

  • Widok główny
  • Widok główny (odwrócony)
  • Pełny zestaw
ID: 1202866
5902186335806
209,15 zł
Brutto

170,04 zł Netto

Moduł wyposażony w 12 przekaźników półprzewodnikowych SSR oraz 8 wejść cyfrowych z optoizolacją sterowanych za pośrednictwem magistrali RS485 z wykorzystaniem protokołu Modbus RTU. Urządzenie umożliwia sterowanie obciążeniami AC o napięciu 100-240 V AC i prądzie do 2 A na kanał, oferując galwanicznie izolowany interfejs RS485, zabezpieczenia przeciwprzepięciowe oraz montaż na szynie DIN 35 mm. Konfigurowalne parametry komunikacji i elastyczne opcje zasilania ułatwiają integrację z systemami automatyki przemysłowej i budynkowej. MODIG MD20003

24h
Dostępny
Dostępna ilość: 95

Opis

Moduł przeznaczony do zdalnego sterowania urządzeniami elektrycznymi oraz monitorowania sygnałów cyfrowych za pomocą protokołu Modbus RTU przesyłanego przez magistralę RS485. Konstrukcja wyposażona w 12 niezależnych przekaźników półprzewodnikowych SSR przeznaczonych do przełączania obciążeń AC oraz 8 wejść cyfrowych z optoizolacją umożliwia realizację funkcji sterowania, automatyki, telemetrii i monitoringu w instalacjach przemysłowych, budynkowych oraz systemach nadzoru. Sterowanie wszystkimi wyjściami, odczyt wejść oraz konfiguracja parametrów urządzenia realizowane są za pomocą standardowych poleceń Modbus.


Interfejs RS485 wyposażono w pełną separację galwaniczną oraz zabezpieczenia przeciwprzepięciowe zwiększające odporność na zakłócenia występujące w środowisku przemysłowym. Urządzenie obsługuje konfigurowalną prędkość transmisji od 1200 bps do 1 Mbps, regulację parzystości oraz liczby bitów stopu, co ułatwia współpracę z różnymi sterownikami PLC, panelami HMI i systemami SCADA.

Moduł przystosowano do montażu na szynie DIN 35 mm. Konstrukcja umożliwia zasilanie napięciem 5 V DC przez złącze USB-C lub gniazdo DC 2,1/5,5 mm, a także napięciem 7-28 V DC przez złącze Phoenix Contact MC 3,81 mm. Wbudowany pomiar napięcia zasilania oraz temperatury własnej modułu pozwala na bieżącą diagnostykę i monitorowanie parametrów pracy urządzenia.

Właściwości

  • 12 przekaźników półprzewodnikowych SSR
  • 8 wejść cyfrowych z optoizolacją
  • 12 niezależnych kanałów wyjściowych
  • 8 niezależnych kanałów wejściowych
  • Napięcie pracy wyjść SSR: 100-240 V AC
  • Prąd wyjściowy: 0,1-2 A na kanał
  • Typ przełączania: Zero-Cross
  • Maksymalny sumaryczny prąd wyjść: 10 A
  • Zakres napięcia aktywacji wejść: 5,5-25 V DC
  • Pobór prądu wejść: około 2-12 mA
  • Sterowanie przez RS485 i Modbus RTU
  • Pełna konfiguracja przez polecenia Modbus
  • Interfejs RS485 z separacją galwaniczną
  • Zabezpieczenia przeciwprzepięciowe magistrali RS485
  • Prędkość transmisji od 1200 bps do 1 Mbps
  • Konfigurowalna parzystość: None, Even, Odd
  • Konfigurowalna liczba bitów stopu: 1, 1,5, 2
  • Pomiar napięcia zasilania
  • Pomiar temperatury modułu
  • Zasilanie 5 V DC przez USB-C
  • Zasilanie 5 V DC przez gniazdo DC 2,1/5,5 mm
  • Zasilanie 7-28 V DC przez złącze Phoenix Contact MC 3,81 mm
  • Montaż na szynie DIN 35 mm
  • Wymiary: 200 x 110 x 60 mm

W zestawie

  • Moduł MODIG Modbus RTU 12 SSR / 8 IN
  • Zasilacz 5 V / 2 A
1202866

Cechy

Prąd wyjściowy
10 A
Ilość kanałów
20
Element wykonawczy
Przekaźnik półprzewodnikowy SSR
Napięcie cewki
Nie dotyczy
