ID: 1208246
35,25 zł
Brutto

28,66 zł Netto

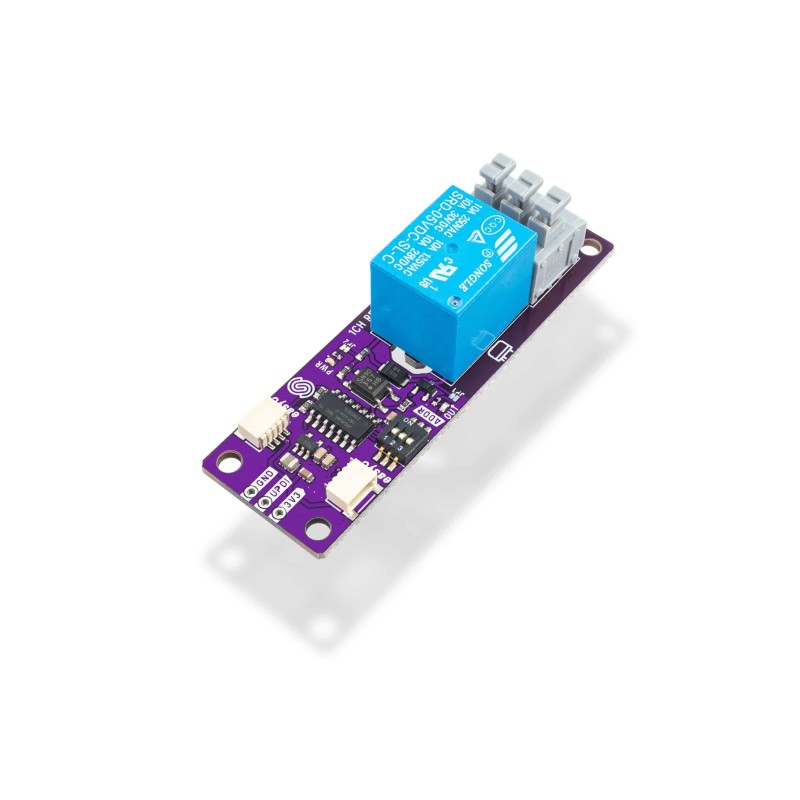

Jednokanałowy moduł przekaźnikowy wyposażony w interfejs Qwiic, przeznaczony do sterowania obciążeniami AC i DC za pomocą mikrokontrolera. Przekaźnik obsługuje obciążenia do 10 A przy 250 V AC lub 10 A przy 30 V DC, a złącze Qwiic umożliwia podłączenie modułu bez lutowania za pomocą odpowiedniego przewodu. Soldered 333021

Brak terminu dostawy
Obecnie brak na stanie

Opis

Płytka wykorzystuje 1 przekaźnik elektromechaniczny do załączania i wyłączania obciążeń o napięciu do 250 V AC lub 30 V DC i prądzie do 10 A. Wbudowany interfejs Qwiic pozwala połączyć moduł z kompatybilnym mikrokontrolerem za pomocą gotowego przewodu, bez konieczności lutowania połączenia komunikacyjnego. Rozwiązanie ułatwia wykorzystanie przekaźnika w systemach automatyki, sterowaniu oświetleniem, silnikami, elektrozaworami i innymi odbiornikami AC lub DC.

Moduł może pracować jako element ekosystemu Qwiic, co ułatwia łączenie go z innymi kompatybilnymi płytkami. Raster wyprowadzeń 2,54 mm pozwala również wykorzystać płytkę w układach prototypowych. Otwory montażowe są zgodne z rozstawem elementów LEGO, a wymiary płytki wynoszą 70 x 22 mm. Producent udostępnia bibliotekę Arduino wraz z dokumentacją oraz pliki projektu sprzętowego open-source.

Właściwości

  • Typ: 1-kanałowy moduł przekaźnikowy
  • Element wykonawczy: przekaźnik elektromagnetyczny
  • Liczba kanałów: 1
  • Liczba przekaźników: 1
  • Maksymalne napięcie przełączane DC: 30 V
  • Maksymalny prąd przełączany DC: 10 A
  • Maksymalne napięcie przełączane AC: 250 V
  • Maksymalny prąd przełączany AC: 10 A
  • Interfejs: Qwiic
  • Możliwość podłączenia Qwiic bez lutowania
  • Raster wyprowadzeń: 2,54 mm
  • Konstrukcja przystosowana do płytek stykowych
  • Otwory montażowe kompatybilne z elementami LEGO
  • Wymiary: 70 x 22 mm
  • Obsługa biblioteki Arduino
  • Konstrukcja open-source
  • Produkcja: Chorwacja, UE
1208246

Cechy

Prąd wyjściowy
10 A
Ilość kanałów
1
Element wykonawczy
Przekaźnik elektromagnetyczny
Napięcie cewki
30 VDC / 250 VAC
