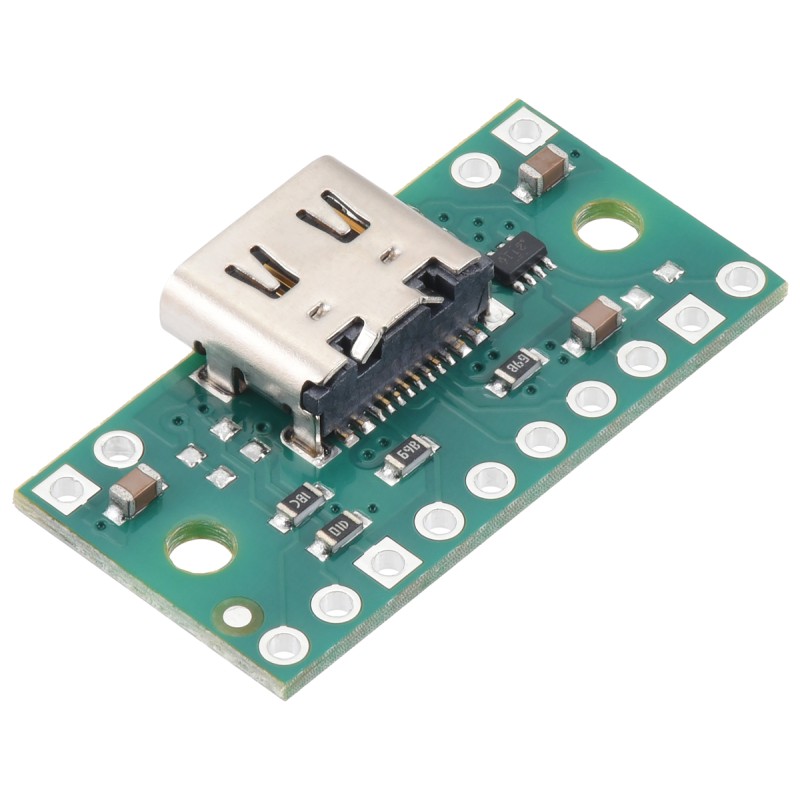

Multiplekser zasilania TPS2116 USB-C (bez priorytetu USB) - Pololu 3729
ID: 1203002
18,20 zł
Brutto
14,80 zł Netto
Moduł z układem TPS2116 umożliwiający automatyczne przełączanie między dwoma źródłami zasilania 1,6 - 5,5 V z wyjściem przez złącze USB Type-C, bez priorytetu dla USB, z obsługą ciągłego prądu do 2,5 A oraz blokadą prądu wstecznego. Domyślnie wybiera wyższe z napięć wejściowych z możliwością sterowanego przełączenia między VIN1 i VIN2. Pololu 3729
Opis
Moduł Pololu 3729 umożliwia automatyczne przełączanie pomiędzy dwoma źródłami zasilania w zakresie 1,6 - 5,5 V z wykorzystaniem układu TPS2116 firmy Texas Instruments. Układ zapewnia płynne przełączanie bez przerw w zasilaniu oraz blokadę prądu wstecznego do obu wejść, co chroni podłączone źródła energii. Rozwiązanie znajduje zastosowanie w systemach wbudowanych, urządzeniach przenośnych, projektach IoT oraz aplikacjach wymagających redundantnego zasilania.
Domyślnie multiplekser wybiera wyższe z dwóch napięć wejściowych. Możliwa konfiguracja pozwala na wymuszenie przełączenia z VIN1 na VIN2 sygnałem sterującym lub automatycznie po spadku napięcia VIN1 poniżej ustawionego progu. Płytka pełni również funkcję wyprowadzenia złącza USB Type-C, które może zasilać linię niepreferowaną VIN2. Zintegrowane tranzystory MOSFET o niskiej rezystancji kanału umożliwiają pracę z ciągłym prądem do 2,5 A przy zachowaniu wysokiej sprawności.

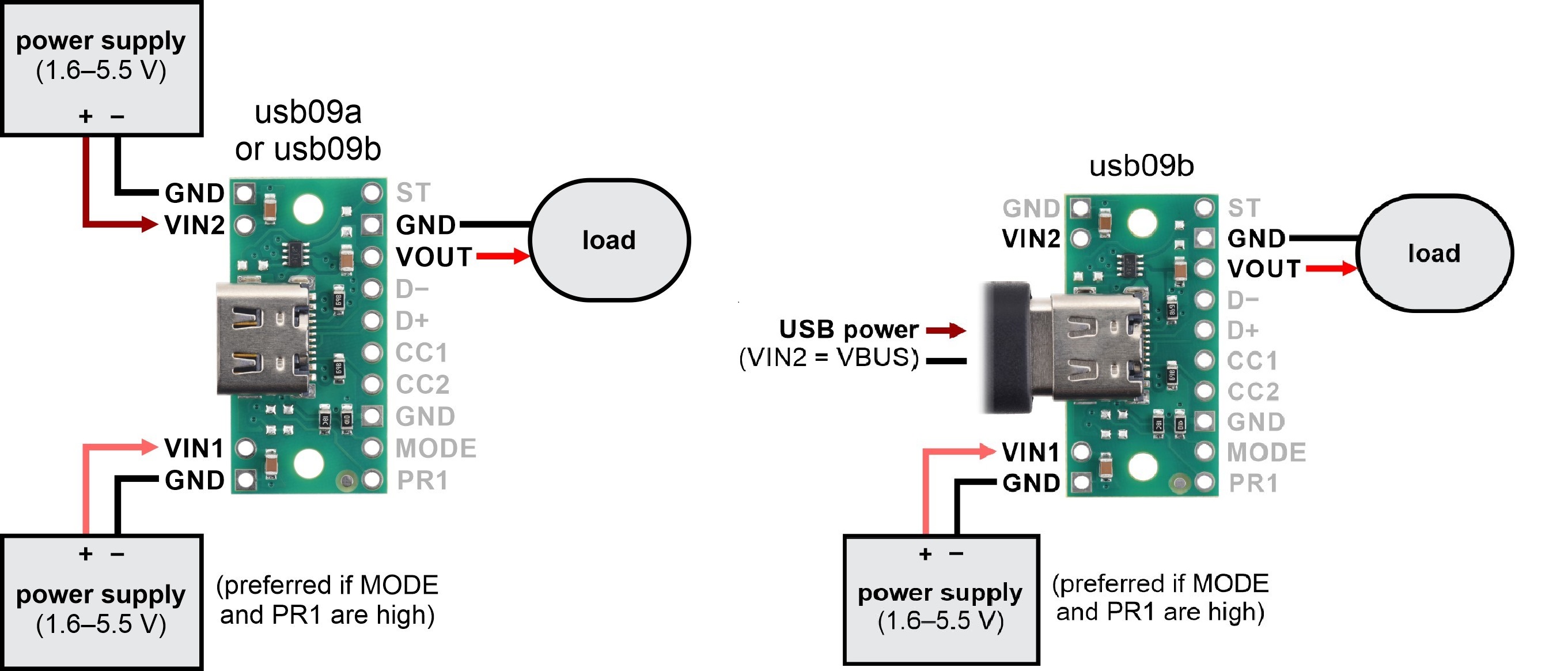

Połączenia zasilania bez USB Połączenia zasilania z USB
Właściwości
- Układ scalony: TPS2116
- Napięcie wejściowe: 1,6 - 5,5 V
- Maksymalny prąd ciągły: 2,5 A
- Automatyczny wybór wyższego napięcia wejściowego
- Możliwość sterowanego przełączania między VIN1 i VIN2
- Konfigurowalny próg przełączania
- Blokada prądu wstecznego do obu źródeł
- Zintegrowane tranzystory MOSFET o niskim Rds(on)
- Złącze: USB Type-C
- Wymiary: 20,3 x 15,2 x 3 mm
W zestawie
- Moduł Pololu 3729
- Listwy goldpin do samodzielnego montażu
1203002
- Rysunek wymiarowy płytki nośnej multipleksera zasilania TPS2116 ze złączem USB Type-C (274,86 kB)
- Model 3D płytki nośnej multipleksera zasilania TPS2116 ze złączem USB Type-C (4,97 MB)
- Szablon wiercenia dla płytki nośnej multipleksera zasilania TPS2116 ze złączem USB Type-C (19,85 kB)

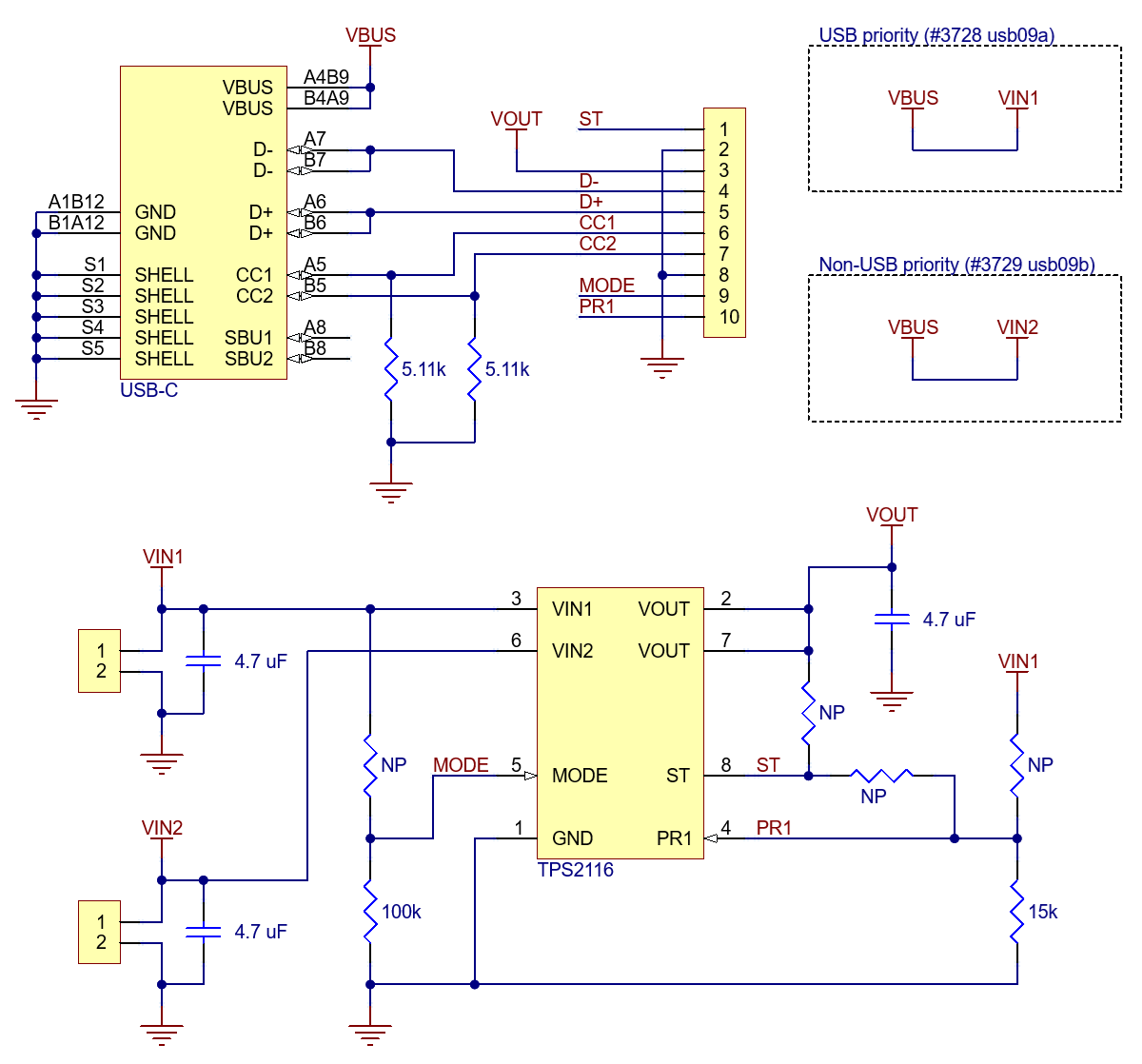

- Schemat - jpg (113,34 kB)
- Karta produktu TPS2116 (Datasheet) (2,79 MB)
- Kalkulator projektu multipleksera zasilania
