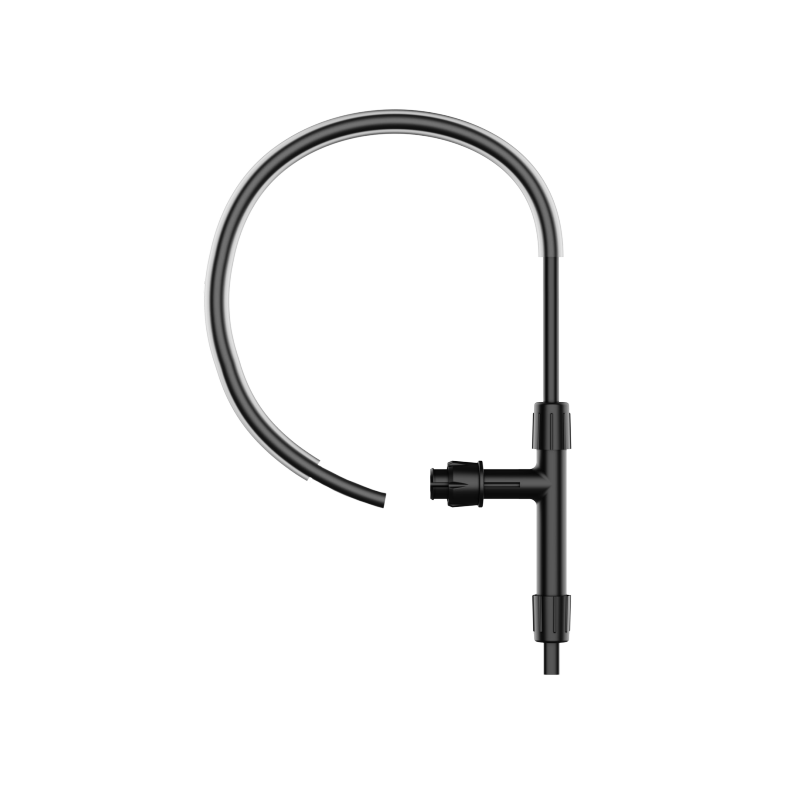

Micsig RCP12000L-700 - sonda prądowa Rogowskiego AC 12000A
ID: 1204928
5 338,20 zł
Brutto
4 340,00 zł Netto
Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o bardzo dużej amplitudzie do 12000 A, oferująca szerokie pasmo od 2 Hz do 10 MHz i czułość 0,5 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP12000L-700
Opis
Micsig RCP12000L-700 to sonda prądowa Rogowskiego przeznaczona do precyzyjnego pomiaru prądów przemiennych o bardzo dużej amplitudzie, sięgającej nawet 12000 A. Dzięki zastosowaniu technologii cewki Rogowskiego, sonda charakteryzuje się niemal zerową impedancją wtrąceniową, co pozwala na pomiar bez wpływu na badany obwód. Jest to szczególnie istotne w aplikacjach wymagających wysokiej dokładności oraz minimalizacji zakłóceń. Urządzenie oferuje szerokie pasmo przenoszenia do 10 MHz, co umożliwia analizę szybkozmiennych sygnałów oraz przebiegów o wysokiej częstotliwości. Dzięki temu doskonale sprawdza się w pomiarach prądów w tranzystorach mocy, takich jak MOSFET, IGBT, SiC czy GaN, gdzie istotne jest uchwycenie dynamicznych zmian oraz harmonicznych wysokiego rzędu.
Elastyczna konstrukcja cewki umożliwia łatwe dopasowanie do trudno dostępnych miejsc oraz pomiar w układach o skomplikowanej geometrii. Kompaktowy przekrój poprzeczny cewki pozwala na pracę nawet w bardzo ciasnych przestrzeniach, np. pomiędzy wyprowadzeniami elementów półprzewodnikowych. Sonda została wyposażona w standardowe złącze BNC, co zapewnia pełną kompatybilność z większością oscyloskopów dostępnych na rynku. Dzięki wysokiej odporności napięciowej do 10 kV, może być bezpiecznie stosowana w aplikacjach wysokiego napięcia.
Właściwości
- Typ sondy: Rogowskiego (pomiar prądu AC)
- Maksymalny prąd: 12000 A (wartość szczytowa)
- Pasmo przenoszenia: 2 Hz do 10 MHz
- Czułość: 0.5 mV/A (2000X)
- Szybkość narastania: 70 kA/μs
- Dokładność: 2%
- Odporność napięciowa: do 10 kV (szczytowo, dla cewki)
- Impedancja wyjściowa: 1 MΩ
- Impedancja wtrąceniowa bliska zeru
- Interfejs: standardowe złącze BNC
- Konstrukcja: elastyczna cewka Rogowskiego
- Przeznaczenie: pomiar prądów wysokiej częstotliwości, impulsowych i przejściowych
- Zastosowania: napędy silników, układy UPS/SMPS, testy MOSFET/IGBT (SiC, GaN), pomiary harmonicznych, systemy trójfazowe
- Średnica: 8 mm
- Długość cewki: 700 mm
- Długość przewodu: 1.5 m
- Zasilanie: DC 12 V
