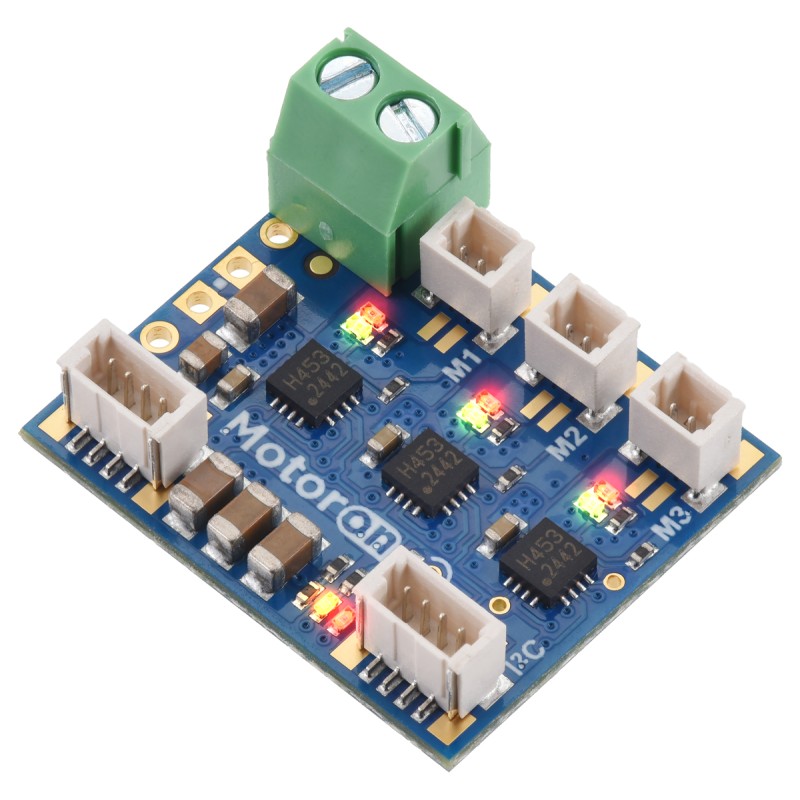

Pinout of the Motoron M3T453 Triple I²C Motor Controller with JST SH-Style Connectors and VIN Terminal Block.
search
  • Pinout of the Motoron M3T453 Triple I²C Motor Controller with JST SH-Style Connectors and VIN Terminal Block.
  • Pinout of the Motoron M3T453 Triple I²C Motor Controller with JST SH-Style Connectors and VIN Terminal Block.
  • Pinout of the Motoron M3T453 Triple I²C Motor Controller with JST SH-Style Connectors and VIN Terminal Block.
ID: 1202576
5902186335448
73,09 zł
Brutto

59,42 zł Netto

Sterownik umożliwiający niezależne sterowanie trzema silnikami prądu stałego za pomocą jednej magistrali I²C. Obsługuje napięcie zasilania silników w zakresie 4,5–44 V oraz prąd do 0,8 A ciągłego na kanał, co czyni go odpowiednim do wielu zastosowań robotycznych i mobilnych. Dzięki komunikacji I²C eliminuje konieczność generowania sygnałów PWM i znacząco oszczędza piny mikrokontrolera. Możliwość łączenia wielu sterowników na jednej magistrali pozwala łatwo skalować system do większej liczby silników. Pololu 5082

24h
Dostępny
Dostępna ilość: 1
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

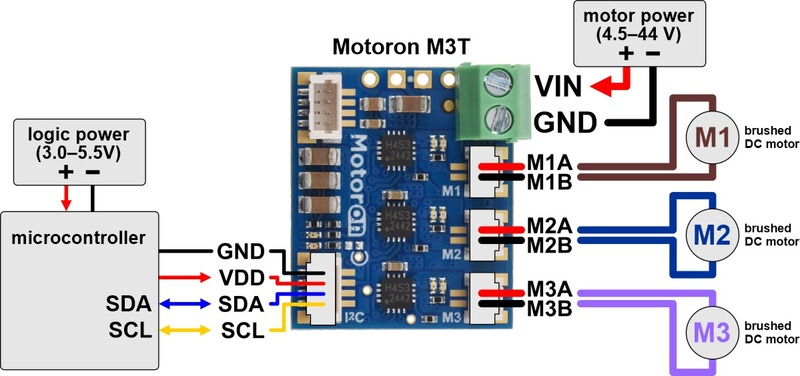

Motoron M3T453 Triple I²C Motor Controller to kompaktowy sterownik umożliwiający niezależne sterowanie trzema silnikami prądu stałego za pomocą jednej magistrali I²C. Rozwiązanie to doskonale sprawdza się w projektach robotycznych, automatyce oraz systemach mobilnych, gdzie liczy się oszczędność pinów mikrokontrolera i łatwa rozbudowa. Dzięki możliwości łączenia wielu kontrolerów Motoron na jednej magistrali I²C, system można bez problemu skalować do obsługi większej liczby silników.


Moduł obsługuje szeroki zakres napięć zasilania silników od 4,5 V do 44 V, co pozwala na współpracę z różnymi typami zasilania i akumulatorów. Każdy kanał zapewnia prąd ciągły do 0,8 A oraz prąd chwilowy do 2 A, co wystarcza do wielu lekkich i średnich zastosowań. W przeciwieństwie do klasycznych sterowników, Motoron nie wymaga generowania sygnałów PWM – cała komunikacja odbywa się cyfrowo przez I²C. Urządzenie oferuje zaawansowane funkcje, takie jak konfigurowalne przyspieszenie i hamowanie, zabezpieczenie przed odwrotną polaryzacją oraz monitorowanie napięcia zasilania silników. Wbudowane diody LED ułatwiają diagnostykę pracy oraz kierunku obrotu silników. Dzięki niewielkim wymiarom i niskiej masie, sterownik idealnie nadaje się do projektów, gdzie przestrzeń jest ograniczona. Wersja ta wyposażona jest w złącza JST-SH oraz złącze śrubowe do podłączenia zasilania.

Właściwości

  • Sterowanie do 3 dwukierunkowych silników DC
  • Interfejs sterowania: I²C (do 400 kHz)
  • Możliwość podłączenia wielu sterowników do jednej magistrali I²C
  • Napięcie zasilania silników: 4,5 V do 44 V
  • Maksymalny prąd wyjściowy: 0,8 A ciągły / 2 A szczytowy na kanał
  • Napięcie logiki: 3,0 V do 5,5 V
  • Ochrona przed odwrotną polaryzacją zasilania silników
  • Pomiar prądu (kanały 1 i 2)
  • Konfigurowalne parametry ruchu: przyspieszenie, hamowanie, opóźnienie
  • Regulowana częstotliwość PWM: 1 kHz do 80 kHz
  • Funkcja timeout zatrzymująca silniki przy braku komunikacji
  • Diody LED sygnalizujące stan, kierunek i błędy
  • Złącza JST-SH
  • Wymiary: 25,4 x 21,6 mm
  • Waga: ok. 3,2 g
1202576

Cechy

Prąd wyjściowy
0,8 A
Ilość kanałów
3
Napięcie zasilania od
4,5 V
Napięcie zasilania do
44 V
