Pojemnościowy wyświetlacz dotykowy DSI o przekątnej 10.1cala i rozdzielczości 720x1280 oparty na matrycy IPS, obsługujący 10-punktowy dotyk i komunikację MIPI-DSI. Waveshare 10.1-DSI-TOUCH-B

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Wyświetlacz Waveshare 10.1DSI-TOUCH-B przeznaczony jest do zastosowań w systemach wbudowanych wymagających dużej powierzchni roboczej, szerokich kątów widzenia oraz obsługi wielopunktowego dotyku. Panel IPS o rozdzielczości 720 x 1280 pikseli zapewnia czytelny obraz i wierne odwzorowanie kolorów, a technologia szerokiej gamy barw poprawia nasycenie i kontrast wyświetlanych treści.

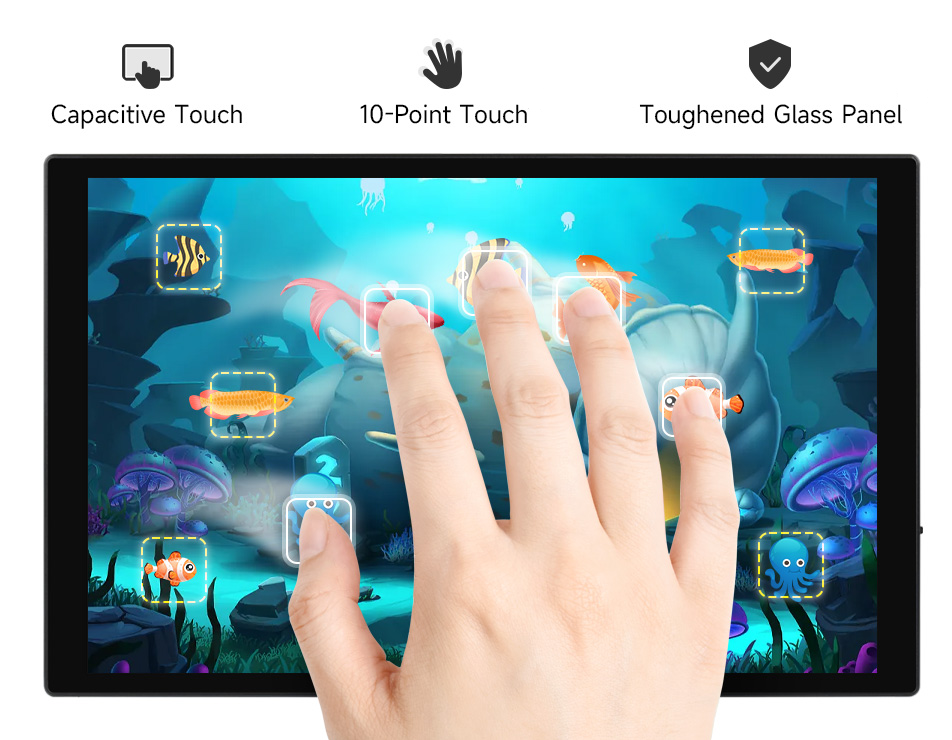

Ekran wykorzystuje interfejs MIPI-DSI do transmisji obrazu oraz magistralę I2C do obsługi panelu dotykowego. Pojemnościowy panel dotykowy obsługuje do 10 punktów dotyku, w zależności od systemu operacyjnego, i wykonany został z hartowanego szkła o twardości do 6H. Domyślna orientacja wyświetlania to pionowa (720 x 1280), z możliwością zmiany na poziomą poprzez konfigurację programową.

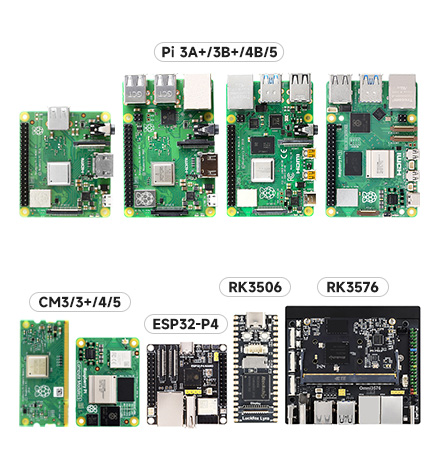

Wyświetlacz współpracuje m.in. z platformami Raspberry Pi, układami RK3576 i RK3506 oraz z modułami ESP32-P4, umożliwiając realizację interfejsów HMI, paneli operatorskich, aplikacji multimedialnych oraz projektów IoT. Jasność na poziomie 500 cd/m² oraz kąt widzenia do 170° pozwalają na komfortową pracę w różnych warunkach oświetleniowych.


Konstrukcja wyświetlacza umożliwia montaż w obudowach i panelach sterujących, co ułatwia integrację w urządzeniach końcowych. Zastosowanie połączenia DSI pozwala na bezpośrednią komunikację z procesorem bez użycia dodatkowych konwerterów sygnału, co ogranicza opóźnienia i zmniejsza zapotrzebowanie na zasoby systemowe.

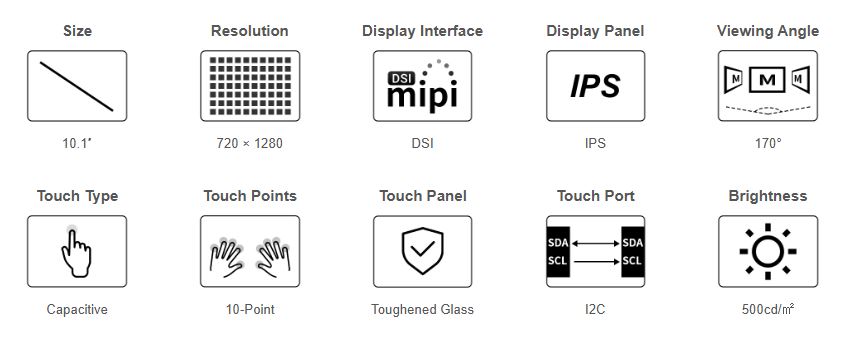

Właściwości

  • Przekątna ekranu: 10.1cala
  • Rozdzielczość: 720 x 1280 px
  • Typ matrycy: IPS
  • Interfejs wyświetlacza: MIPI-DSI
  • Orientacja domyślna: pionowa
  • Kąt widzenia: do 170°
  • Jasność: 500 cd/m²
  • Typ panelu dotykowego: pojemnościowy
  • Liczba punktów dotyku: do 10
  • Interfejs dotyku: I2C
  • Materiał panelu dotykowego: szkło hartowane
  • Twardość szkła: do 6H
  • Obsługiwane platformy:
  • Raspberry Pi (Raspberry Pi OS)
  • RK3576 (Buildroot, Debian, Ubuntu, Android)
  • RK3506 (Buildroot, Ubuntu)
  • ESP32-P4 (projekty LVGL)
  • Regulacja podświetlenia: programowa
  • Szeroka gama kolorów
  • Wymiary: zgodnie z dokumentacją producenta

W zestawie

  • Wyświetlacz 10.1DSI-TOUCH-B
  • Przewód MIPI-DSI 12 cm
  • Przewód MX1.25 2PIN do 2.54 3PIN
  • 2 przewody FFC 22PIN ~200 mm (przeciwne strony)
  • Przewód MX1.25 2PIN do MX1.25 4PIN ~150 mm
  • Zestaw śrub montażowych
1202696

Cechy

Typ ekranu
LCD IPS
Przekątna (cale)
10,1
Rozdzielczość
720 × 1280 px
Interfejs
MIPI-DSI
Dotyk
Tak
