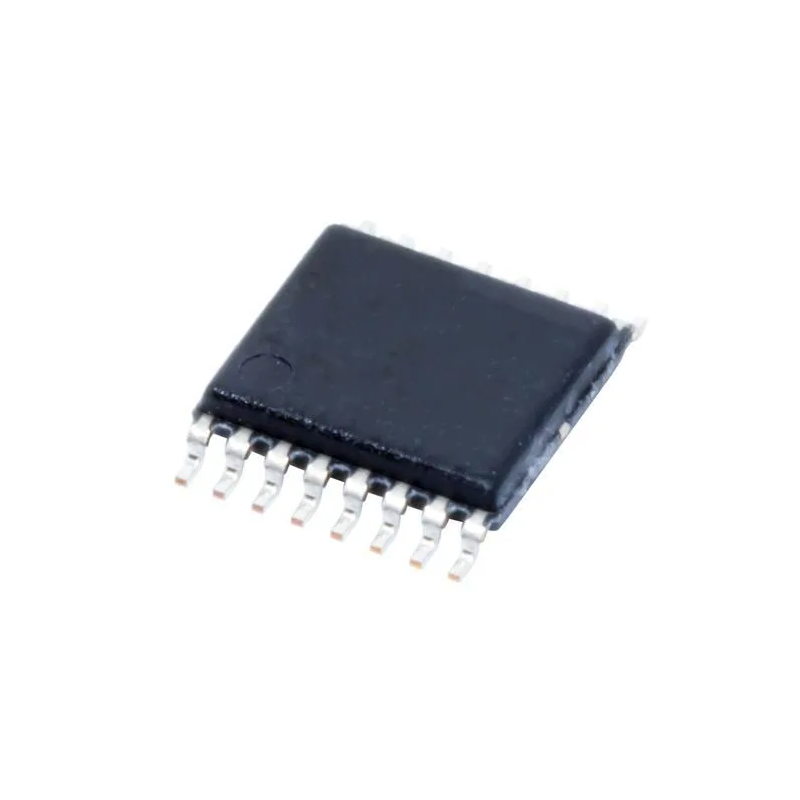

THS4522IPWR - Dwukanałowy wzmacniacz różnicowy, TSSOP16
search
  • THS4522IPWR - Dwukanałowy wzmacniacz różnicowy, TSSOP16
ID: 586560
5902186302792
24,60 zł
Brutto

20,00 zł Netto

Bardzo niskomocowy, dwukanałowy wzmacniacz w pełni różnicowy z wyjściem rail-to-rail, napięcie zasilania od 2,5 do 5,5 V, zakres temperatur od -40 do 85°C, 16-pinowa obudowa SOP (PW16)

24h
Dostępny
Dostępna ilość: 1

Opis

Układ THS4522IPWR jest dwukanałowym wzmacniaczem w pełni różnicowym o bardzo niskim poborze mocy, wejściu common-mode sięgającym poniżej ujemnej szyny oraz wyjściu typu rail-to-rail. Zintegrowany układ kontroli napięcia wspólnego (VOCM) umożliwia bezpośrednie połączenie z przetwornikami ADC, eliminując konieczność dodatkowych elementów sprzętowych. Zakres napięcia zasilania od 2,5 V do 5,5 V oraz tryb wyłączenia (power-down) z prądem spoczynkowym 20 µA pozwalają na optymalizację zużycia energii w aplikacjach przenośnych i systemach o wysokiej gęstości integracji .

Właściwości

  • Architektura w pełni różnicowa
  • Pasmo przenoszenia 145 MHz przy wzmocnieniu 1 V/V
  • Prędkość narastania 490 V/µs
  • Napięcie szumu wejściowego 4,6 nV/√Hz (f = 100 kHz)
  • THD+N –112 dBc (1 kHz, 22 kHz BW, G = 1, VPP = 5 V)
  • Druga harmoniczna –133 dBc, trzecia –141 dBc (10 kHz, 1 VRMS, RL = 1 kΩ)
  • Współczynnik wzmocnienia w otwartej pętli 119 dB
  • Zakres napięcia zasilania 2,5 V–5,5 V
  • Prąd spoczynkowy 1,14 mA/kanał
  • Tryb wyłączenia (power-down) prąd spoczynkowy 20 µA
  • Pakiet TSSOP-16 (kod IPWR), wymiary 5,00 mm × 4,40 mm
