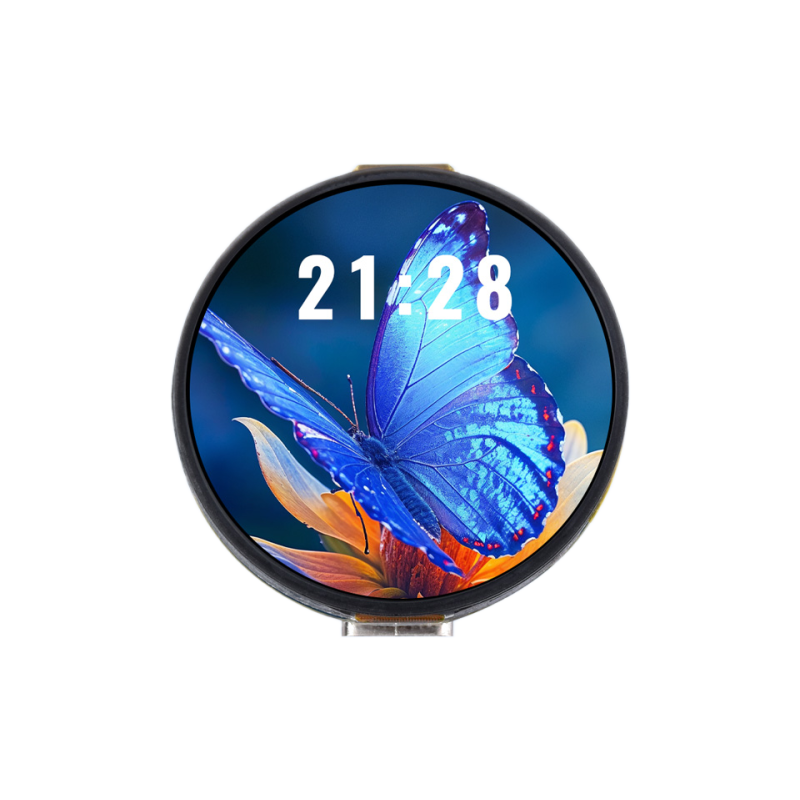

Płytka rozwojowa ESP32-C6 z okrągłym dotykowym wyświetlaczem AMOLED 1,32″ 466×466 - Waveshare 32766

Opis

Płytka rozwojowa ESP32-C6-Touch-AMOLED-1.32 została zaprojektowana z myślą o tworzeniu kompaktowych, energooszczędnych urządzeń inteligentnych, takich jak urządzenia wearable, interfejsy użytkownika, projekty IoT oraz aplikacje AI voice agent. Niewielkie wymiary oraz okrągły ekran sprawiają, że idealnie nadaje się do projektów inspirowanych smartwatchami i nowoczesnymi panelami sterującymi.

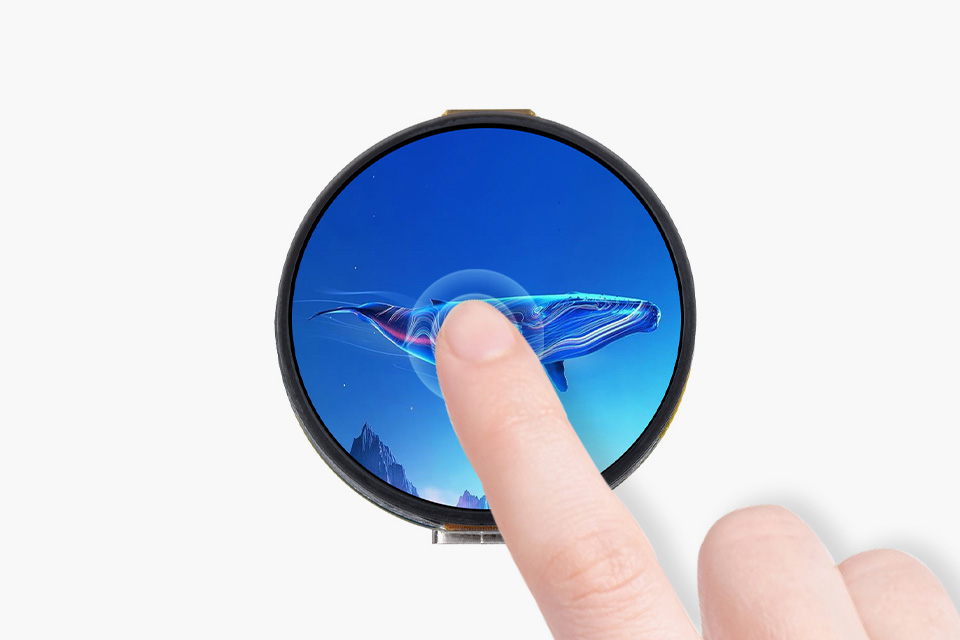

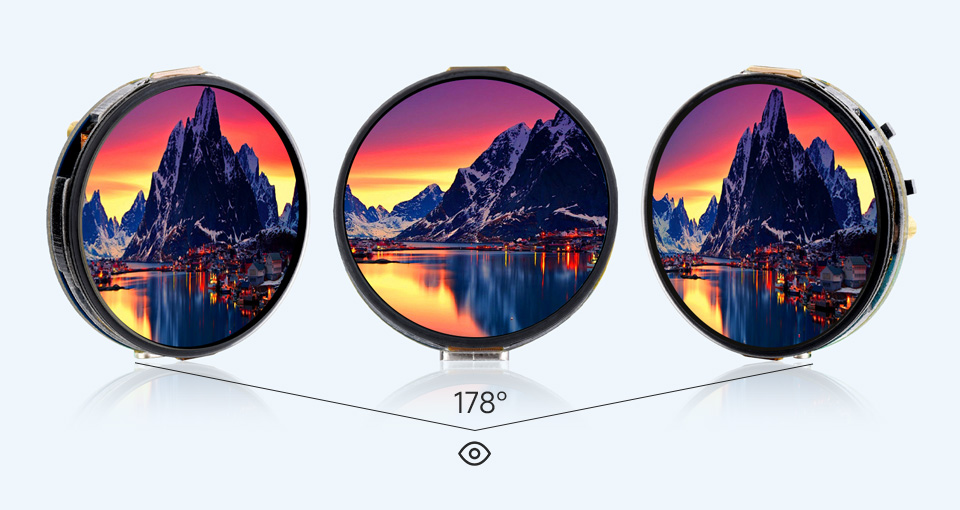

Zintegrowany okrągły dotykowy wyświetlacz AMOLED o przekątnej 1,32 cala i rozdzielczości 466 × 466 zapewnia bardzo wysoką jakość obrazu, intensywne kolory oraz wysoki kontrast. Technologia AMOLED (active light-emitting) umożliwia uzyskanie głębokiej czerni, szerokiego kąta widzenia do 178°, szybkiego czasu reakcji oraz niskiego poboru mocy, co ma kluczowe znaczenie w urządzeniach zasilanych bateryjnie.

Sercem płytki jest ESP32-C6 – nowoczesny mikrokontroler z 32-bitowym rdzeniem RISC-V pracującym z częstotliwością do 160 MHz, oferujący Wi-Fi 6, Bluetooth 5 LE oraz IEEE 802.15.4, co pozwala na implementację protokołów Zigbee 3.0 i Thread. Układ ten predysponuje płytkę do zastosowań AIoT i systemów komunikacji nowej generacji.

Na pokładzie znajdują się również kodek audio ES8311, mikrofon, złącze głośnika, układ zarządzania zasilaniem, programowalne przyciski PWR i BOOT, a także złącze baterii litowej 3,7 V. Dodatkowy interfejs rozszerzeń SH1.0 12-pin oraz port USB Type-C umożliwiają łatwą rozbudowę projektu, debugowanie i programowanie.

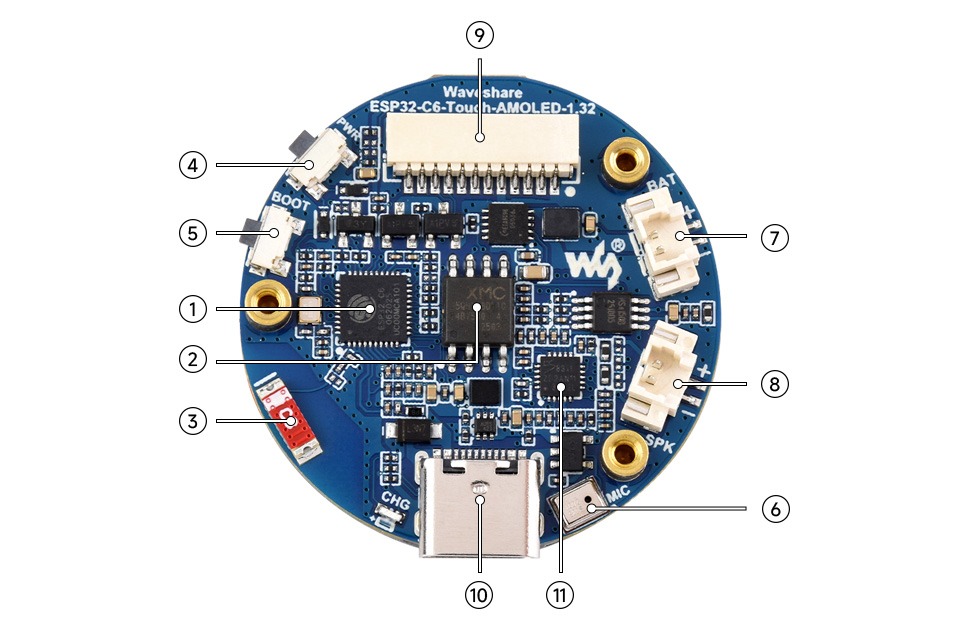

                                                                                                                        Budowa płytki sterującej

1. ESP32-C6 – 32-bitowy jednordzeniowy procesor RISC-V, częstotliwość taktowania do 160 MHz, obsługa Wi-Fi 6 (2,4 GHz) oraz Bluetooth 5 LE
2. W25Q128JVSI – pamięć Flash 16 MB
3. Wbudowana antena – obsługa Wi-Fi 2,4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE
4. Przycisk PWR – włączanie i wyłączanie zasilania podczas pracy z baterii litowej (wymagany sterownik)
5. Przycisk BOOT – naciśnięcie i przytrzymanie podczas ponownego uruchomienia umożliwia wejście w tryb programowania
6. Mikrofon – rejestracja sygnału audio
7. Złącze baterii litowej MX1.25 2-pin – do baterii litowej 3,7 V, obsługa ładowania i rozładowywania
8. Złącze głośnika MX1.25 2-pin – wyjście sygnału audio, możliwość podłączenia zewnętrznego głośnika
9. Interfejs SH1.0 12-pin – podłączanie urządzeń zewnętrznych i debugowanie, elastyczna konfiguracja funkcji peryferyjnych
10. Port USB Type-C – programowanie oraz wyświetlanie logów systemowych
11. ES8311 – wysokowydajny, energooszczędny układ kodeka audio

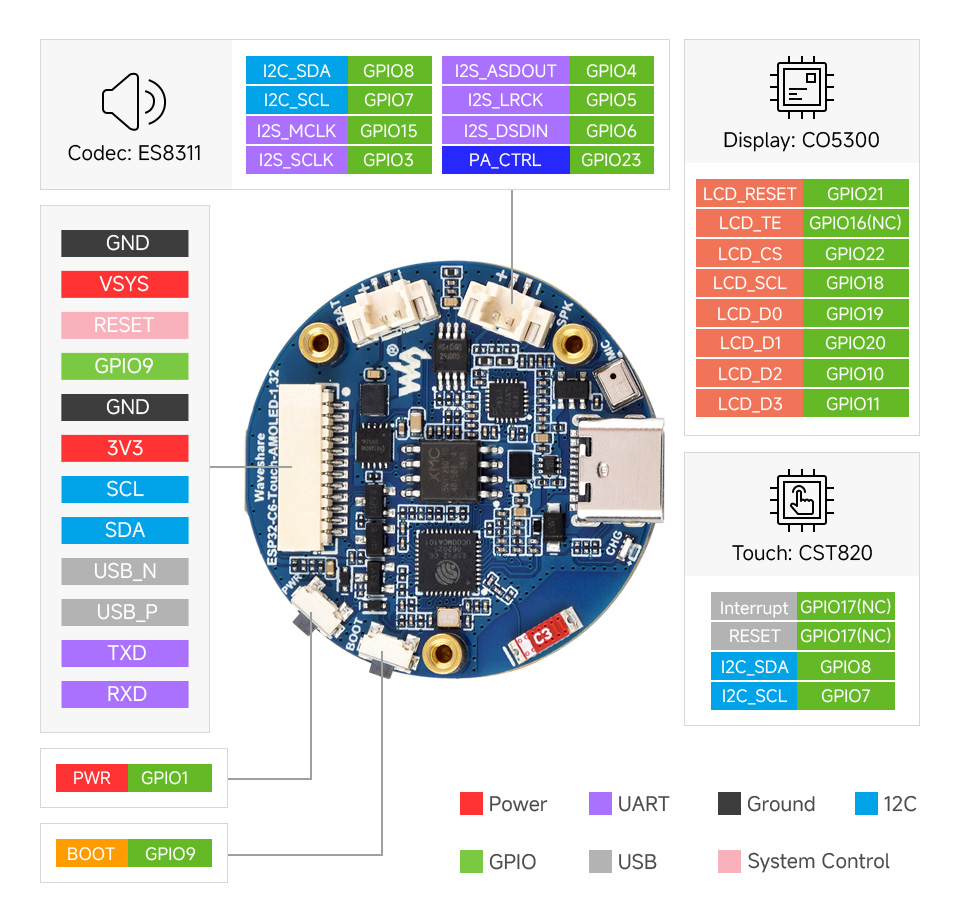

                                                                                                                             Opis pinów

Właściwości

• Mikrokontroler: ESP32-C6
• Architektura: 32-bit RISC-V
• Częstotliwość taktowania: do 160 MHz
• Pamięć RAM: 512 kB HP SRAM + 16 kB LP SRAM
• Pamięć ROM: 320 kB
• Pamięć Flash: 16 MB
• Łączność bezprzewodowa: Wi-Fi 6, Bluetooth 5 LE, IEEE 802.15.4 (Zigbee / Thread)
• Wyświetlacz: AMOLED dotykowy, okrągły
• Przekątna wyświetlacza: 1,32 cala
• Rozdzielczość: 466 × 466
• Jasność: 500 cd/m²
• Kontrast: 10000:1
• Kąt widzenia: do 178°
• Interfejs wyświetlacza: QSPI
• Interfejs dotyku: I2C
• Kodek audio: ES8311
• Złącze baterii: MX1.25, 3,7 V
• Port USB: USB Type-C
• Złącze rozszerzeń: SH1.0, 12-pin
• Obsługiwane środowiska: ESP-IDF, Arduino IDE
• Waga: 0,021 kg

W zestawie

• Płytka rozwojowa ESP32-C6-Touch-AMOLED-1.32
• Głośnik 8 Ω 2 W
• Przewód SH1.0 12-pin
