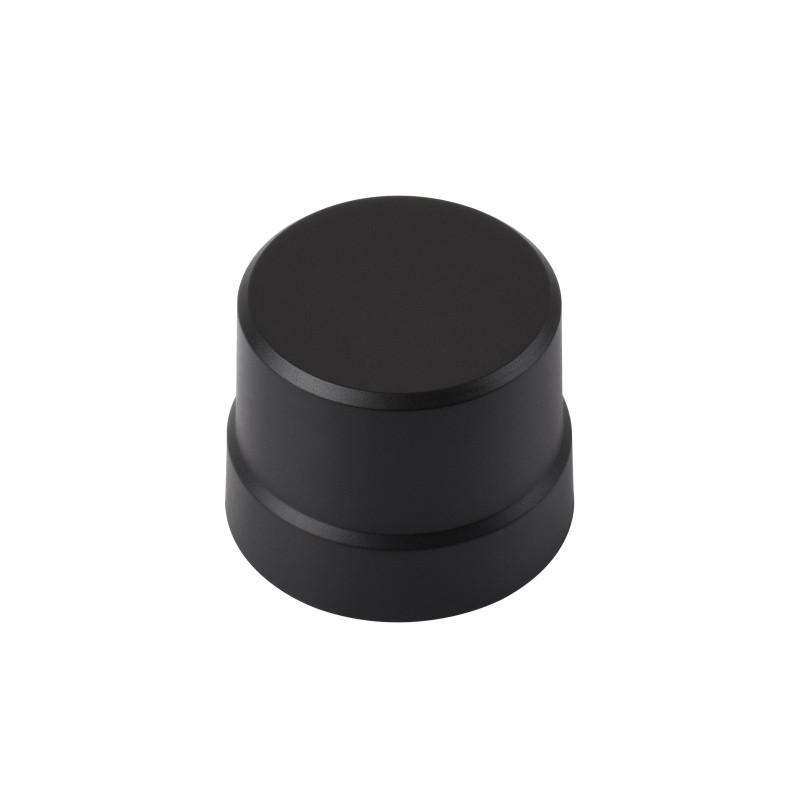

Zintegrowany moduł pozycjonowania GNSS z silnikiem RTK, anteną helikalną oraz czujnikiem geomagnetycznym, obsługujący jednoczesny odbiór wielu konstelacji i wielu pasm częstotliwości. Interfejsy UART i I2C oraz obsługa protokołów RTCM 3.3 i NMEA-0183 umożliwiają integrację z platformami embedded w aplikacjach nawigacji wysokiej precyzji. Q43 GNSS Helical RTK Module

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Q43 to zintegrowany moduł GNSS RTK z anteną helikalną i czujnikiem geomagnetycznym, przeznaczony do systemów nawigacji wysokiej precyzji, umożliwiający realizację stabilnego pozycjonowania w aplikacjach mobilnych i przemysłowych, w których wymagana jest wysoka dokładność wyznaczania pozycji oraz orientacji przestrzennej.

Wielokonstelacyjny, wieloczęstotliwościowy odbiornik GNSS z anteną helikalną o charakterystyce 360° oraz wbudowanym czujnikiem geomagnetycznym, zapewniając stabilną pracę w szerokim zakresie napięcia 3,3–16 V, aktualizację danych do 10 Hz oraz obsługę protokołów RTCM 3.3 i NMEA-0183 w systemach wymagających precyzyjnej synchronizacji i ciągłej transmisji danych pomiarowych.

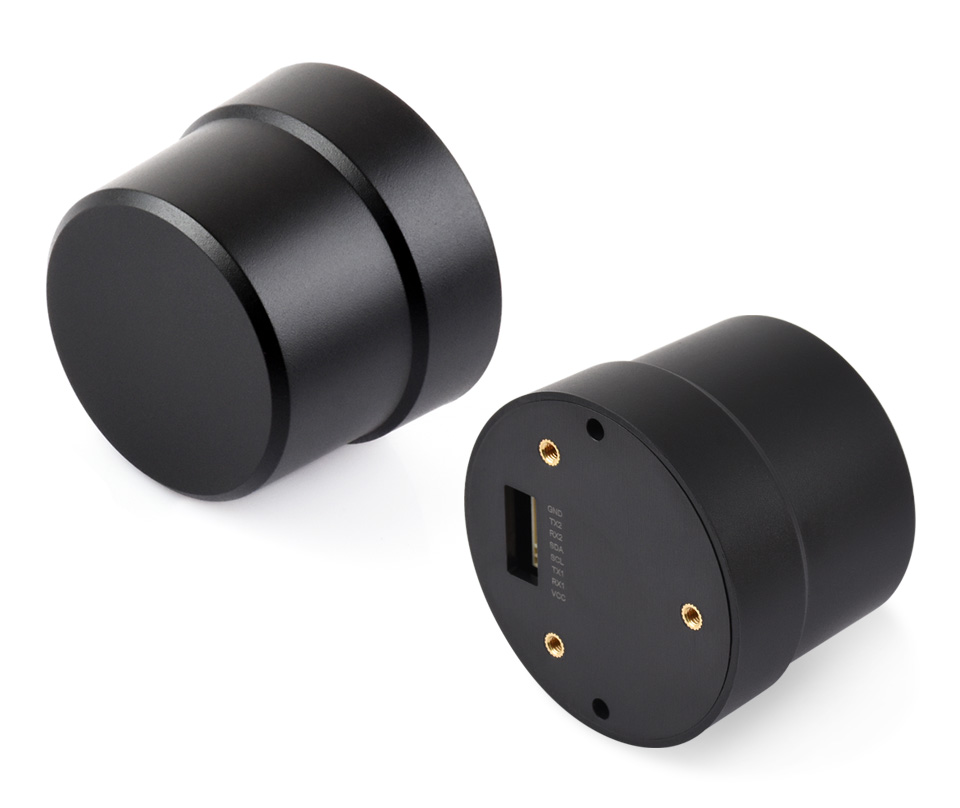

Q43 GNSS Helical RTK Module integruje silnik RTK, antenę helikalną oraz czujnik geomagnetyczny w jednej, kompaktowej obudowie przystosowanej do łatwego montażu w systemach zintegrowanych. Odbiór sygnałów wielu systemów satelitarnych (GPS, BeiDou, GLONASS, Galileo, QZSS) oraz praca wieloczęstotliwościowa pozwalają na realizację pozycjonowania RTK o dokładności centymetrowej w zastosowaniach robotyki mobilnej, geodezji, rolnictwa precyzyjnego, górnictwa oraz systemów autonomicznych.

GNSS
Czujnik geomagnetyczny

Zintegrowany czujnik geomagnetyczny umożliwia wyznaczanie kierunku względem północy magnetycznej, wspierając stabilizację orientacji w systemach mobilnych pracujących w terenie, gdzie klasyczne określenie azymutu na podstawie samej pozycji satelitarnej może być niewystarczające. Dzięki temu moduł może jednocześnie dostarczać informacji o położeniu oraz kierunku ruchu, co ma istotne znaczenie w aplikacjach takich jak roboty autonomiczne, platformy bezzałogowe, systemy pomiarowe czy urządzenia nawigacyjne działające w środowiskach o zmiennej dynamice. Połączenie funkcji pozycjonowania i detekcji kierunku w jednej konstrukcji upraszcza architekturę systemu, redukuje liczbę zewnętrznych komponentów oraz poprawia spójność danych wykorzystywanych przez algorytmy sterowania i fuzji sensorycznej.

Moduł został zaprojektowany z myślą o pracy w środowiskach o podwyższonych wymaganiach operacyjnych, gdzie istotna jest jednoczesna obsługa wielu źródeł sygnału satelitarnego oraz odporność na zakłócenia typowe dla obszarów zurbanizowanych i przemysłowych. Dzięki precyzyjnej synchronizacji czasowej oraz wysokiej czułości odbiornika możliwe jest utrzymanie stabilnego rozwiązania pozycji nawet w warunkach częściowego zasłonięcia nieba, co zwiększa niezawodność systemów monitoringu, telemetrii oraz infrastruktury IoT wykorzystujących dane lokalizacyjne w czasie rzeczywistym.

Działanie

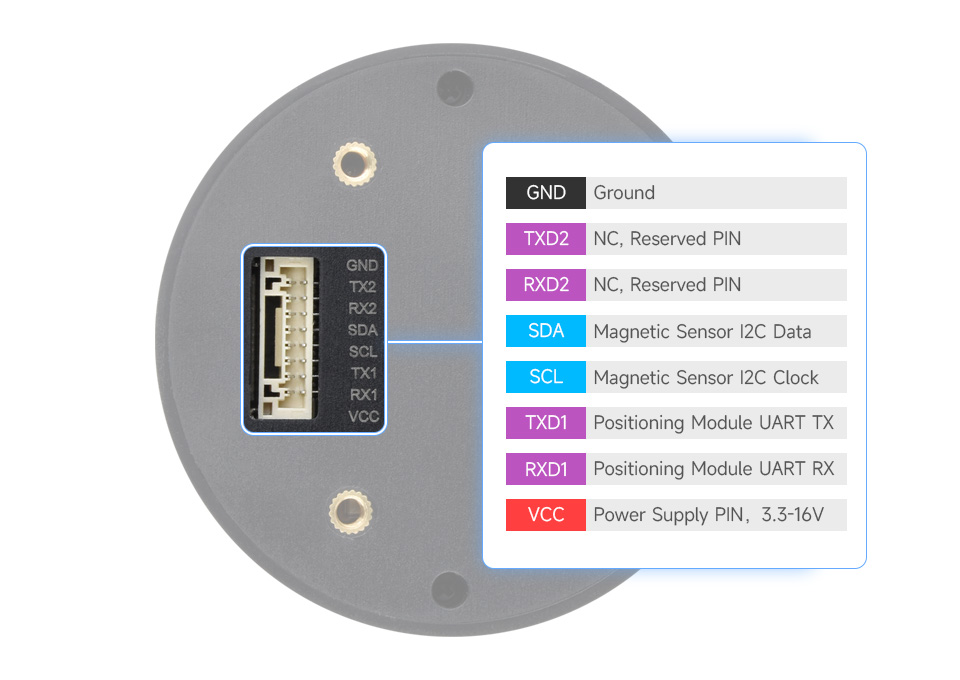

Kompatybilne z platformami Raspberry Pi, Raspberry Pi Pico, Jetson Orin, ESP32 oraz Arduino, co umożliwia łatwą integrację z popularnymi środowiskami embedded oraz systemami prototypowymi i przemysłowymi. Poniżej przedstawiono szczegółowy opis wyprowadzeń (pinout) oraz informacje dotyczące kompatybilności.

p1203595-Q43-GNSS-Helical-RTK-Module-details-13.jpgp1203595-Q43-GNSS-Helical-RTK-Module-details-11.jpg

Właściwości

  • Odbierane sygnały GNSS
    • GPS: L1, L5
    • BeiDou (BDS): B1I, B1C, B2a, B2b
    • GLONASS: G1
    • Galileo: E1, E5a, E5b
    • QZSS: L1, L5
  • Antena
    • Polaryzacja: RHCP
    • Impedancja: 50 Ω
    • Pokrycie: 360°
    • Zysk szczytowy: 2,5 dB
    • VSWR: ≤2
    • Axial Ratio: ≤3 dB
  • Wzmacniacz
    • Wzmocnienie: 23 dB
    • Noise Figure: 1,5 dB
    • VSWR: ≤2
  • Moduł i czujniki
    • Moduł pozycjonowania: LB1020
    • Czujnik geomagnetyczny: IST8310
  • Dokładność i parametry RTK
    • Dokładność RTK (RMS) pozioma: 1 cm + 1 ppm
    • Dokładność RTK (RMS) pionowa: 2 cm + 1 ppm
    • Dokładność czasu (RMS): 20 ns
    • TTFF: 26 s (typowo)
    • Czas inicjalizacji: 6 s (typowo)
    • Niezawodność inicjalizacji: >99,9%
    • Częstotliwość aktualizacji danych: do 10 Hz
  • Protokoły i interfejsy
    • Format danych: RTCM 3.3, NMEA-0183
    • Interfejs komunikacyjny: UART, I2C
    • Złącze: GH1.25 8PIN
  • Zasilanie
    • Napięcie pracy: 3,3–16 V
    • Pobór mocy: 150 mW (typowo)
  • Czułość GNSS
    • Cold start: -148 dBm
    • Re-acquisition: -159 dBm
    • Tracking: -165 dBm
  • Warunki pracy i wymiary
    • Temperatura pracy: -40°C do +85°C
    • Wilgotność: ≤95%
    • Wymiary: 37,00 × Ø47,04 mm
    • Masa: 0,025 kg

W zestawie

  • Q43 GNSS Helical RTK Module ×1
  • Przewód GH1.25 do 2,54 mm 8PIN ×1
