ID: 1207157
60,37 zł
Brutto

49,08 zł Netto

Płytka rozwojowa oparta na mikrokontrolerze RP2350 łączy dwurdzeniowy procesor Arm Cortex-M33 z kontrolerem Ethernet W6300 wyposażonym w sprzętowy stos TCP/IP oraz obsługę IPv4 i IPv6. Konstrukcja zachowuje zgodność z Raspberry Pi Pico 2, oferując dodatkowo interfejs Ethernet 10/100 Mb/s z gniazdem RJ45 oraz możliwość zasilania przez PoE po zastosowaniu modułu WIZPoE-P1. Moduł przeznaczony jest do projektów IoT, automatyki przemysłowej, systemów komunikacji sieciowej oraz urządzeń wykorzystujących przewodową transmisję Ethernet. WIZznet W6300-EVB-Pico2

5 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów siciowych do Raspberry Pi Pico marki WIZnet. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Płytka rozwojowa WIZznet W6300-EVB-Pico2 przeznaczona jest do projektów wykorzystujących przewodową komunikację Ethernet oraz możliwości mikrokontrolera RP2350. Konstrukcja wykorzystuje dwurdzeniowy procesor Arm Cortex-M33 taktowany częstotliwością do 150 MHz oraz kontroler Ethernet W6300 wyposażony w sprzętowy stos TCP/IP. Płytka zachowuje zgodność mechaniczną oraz większość wyprowadzeń Raspberry Pi Pico 2, umożliwiając wykorzystanie istniejących akcesoriów oraz bibliotek programistycznych. Na płytce znajdują się złącze USB typu C, gniazdo RJ45 z wbudowanym interfejsem Ethernet PHY oraz 40-pinowe złącza GPIO.

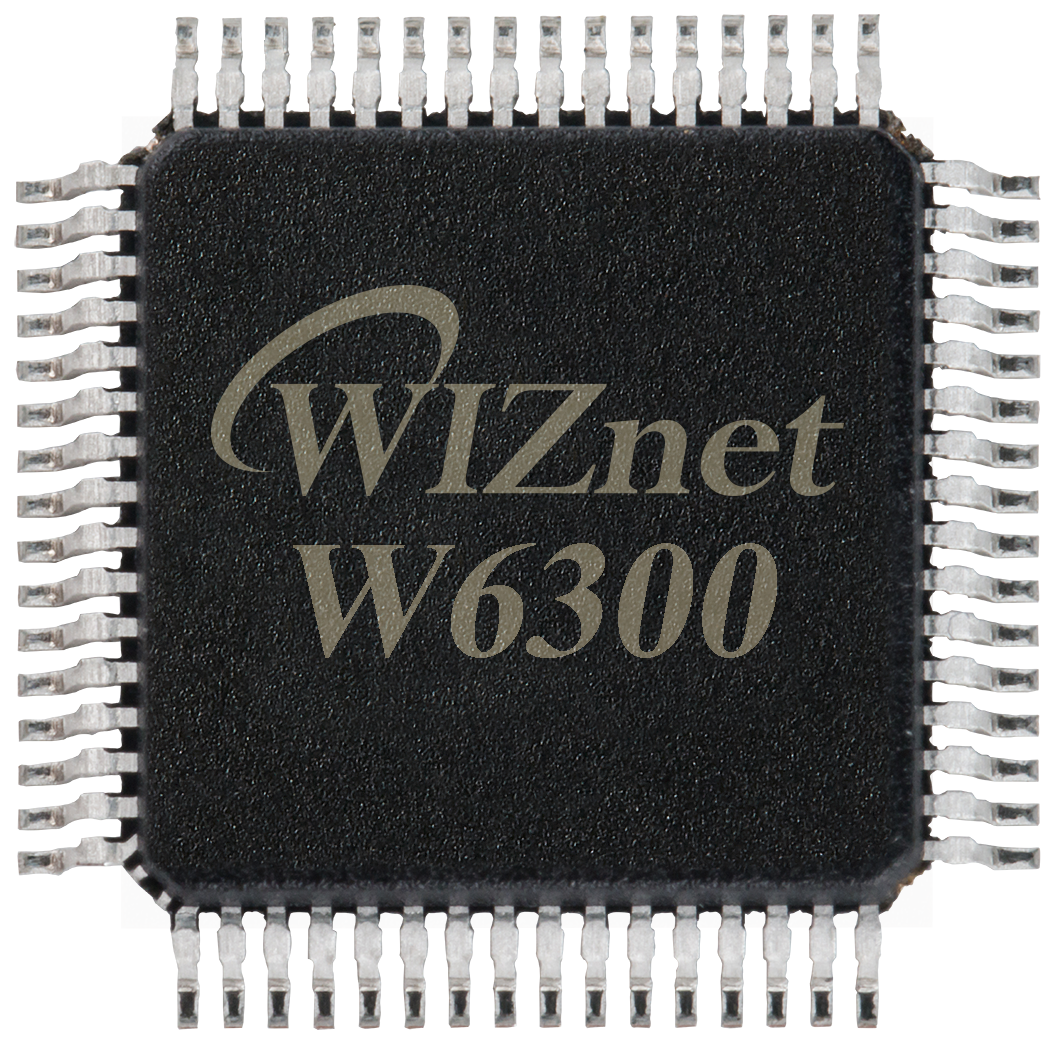

Kontroler Ethernet W6300 ze sprzętową obsługą IPv4 i IPv6

Kontroler W6300 realizuje obsługę protokołów sieciowych sprzętowo, odciążając mikrokontroler podczas komunikacji Ethernet. Układ obsługuje protokoły TCP, UDP, IPv4, IPv6, ICMPv4, ICMPv6, ARP, IGMP, MLDv1 oraz PPPoE, zapewnia jednoczesną obsługę ośmiu niezależnych gniazd sieciowych oraz 64 kB pamięci przeznaczonej na bufory transmisji. Wbudowany interfejs Ethernet 10/100 Mb/s obsługuje automatyczną negocjację parametrów połączenia, Auto-MDIX oraz tryby Full i Half Duplex.


Konstrukcję można rozszerzyć o opcjonalny, dedykowany moduł PoE WIZPoE-P1, umożliwiający zasilanie płytki przez przewód Ethernet zgodnie ze standardem IEEE 802.3af.


Mikrokontroler RP2350 zgodny z Raspberry Pi Pico 2

Mikrokontroler RP2350 wyposażony został w dwa rdzenie Arm Cortex-M33 pracujące z częstotliwością do 150 MHz, 520 kB pamięci SRAM oraz zintegrowaną pamięć Flash o pojemności 16 Mbit. Układ oferuje rozbudowane mechanizmy bezpieczeństwa, w tym Secure Boot, pamięć OTP oraz technologię Arm TrustZone, a także trzy bloki PIO, interfejsy UART, I²C, SPI, PWM oraz 12-bitowy przetwornik ADC. Zachowanie zgodności z Raspberry Pi Pico 2 ułatwia migrację istniejących projektów oraz wykorzystanie gotowych bibliotek i nakładek sprzętowych.

Producent udostępnia kompletną dokumentację techniczną, schemat elektryczny, mapę wyprowadzeń, modele 3D oraz przykładowe projekty dla C/C++, FreeRTOS, AWS IoT Core, Microsoft Azure oraz komunikacji Ethernet, ułatwiające rozpoczęcie pracy z płytką.

Właściwości

  • Mikrokontroler RP2350
  • Dwurdzeniowy procesor Arm Cortex-M33 do 150 MHz
  • Zintegrowana pamięć Flash 16 Mbit
  • Pamięć SRAM 520 kB
  • Kontroler Ethernet W6300
  • Sprzętowy stos TCP/IP
  • Obsługa IPv4 oraz IPv6
  • Obsługa TCP, UDP, ICMPv4, ICMPv6, ARP, IGMP, MLDv1 oraz PPPoE
  • Obsługa 8 niezależnych sprzętowych gniazd sieciowych
  • 64 kB pamięci buforów TX/RX
  • Interfejs Ethernet 10/100 Mb/s
  • Gniazdo RJ45 z wbudowanym Ethernet PHY
  • Obsługa Auto Negotiation
  • Obsługa Auto-MDIX
  • Tryb Full i Half Duplex
  • Do 48 linii GPIO
  • Do 8 wejść ADC
  • 12-bitowy przetwornik ADC 500 kS/s
  • 2 × UART
  • 2 × I²C
  • 2 × SPI
  • 16 kanałów PWM
  • 3 bloki PIO z 12 maszynami stanów
  • Interfejs USB typu C do zasilania i programowania
  • Złącze SWD do debugowania
  • Zgodność z Raspberry Pi Pico 2
  • Obsługa C/C++
  • Obsługa FreeRTOS
  • Możliwość zasilania przez opcjonalny moduł WIZPoE-P1
  • Kwalifikacja AWS IoT Core
1207157

Cechy

Mikrokontroler
RP2350
Pamięć Flash
2 MB
Liczba I/O
48
Ethernet
100 Mb x1
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Slot microSD
Nie
Długość
51 mm
Szerokość
21 mm
Rodzaj złącza USB
USB typu C
