Przetwornik ADC 16-bit ADS1115 4-kanałowy I2C PGA - Soldered
ID: 1208283
41,24 zł
Brutto
33,53 zł Netto

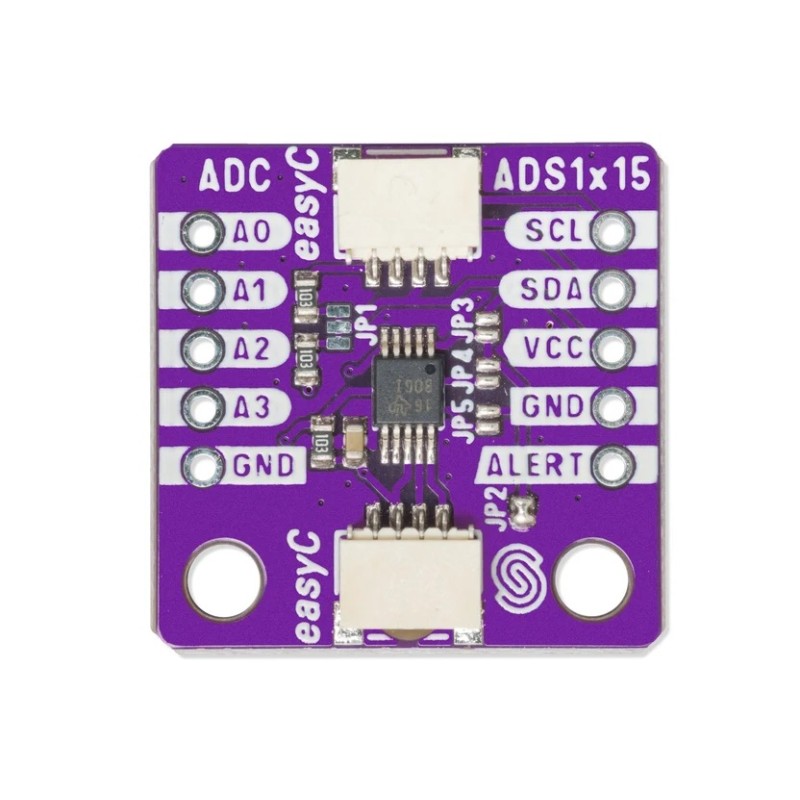

Moduł 16-bitowego przetwornika analogowo-cyfrowego ADS1115 z czterema wejściami single-ended lub dwoma wejściami różnicowymi. Komunikuje się przez I2C i ma programowalny wzmacniacz PGA, który pozwala dopasować zakres pomiarowy do poziomu sygnału wejściowego. Przeznaczony do precyzyjnego odczytu sygnałów analogowych w układach z mikrokontrolerami. Soldered 333095
Opis
Moduł przetwornika analogowo-cyfrowego ADC 16-bit ADS1115 4-channel with PGA breakout firmy Soldered umożliwia wykonywanie pomiarów sygnałów analogowych z rozdzielczością 16 bitów. Zastosowany układ ADS1115 udostępnia cztery wejścia pracujące w konfiguracji single-ended lub dwa kanały różnicowe. Moduł można wykorzystać do rozszerzenia możliwości pomiarowych płytek rozwojowych i mikrokontrolerów, między innymi w systemach akwizycji danych oraz układach współpracujących z czujnikami analogowymi.

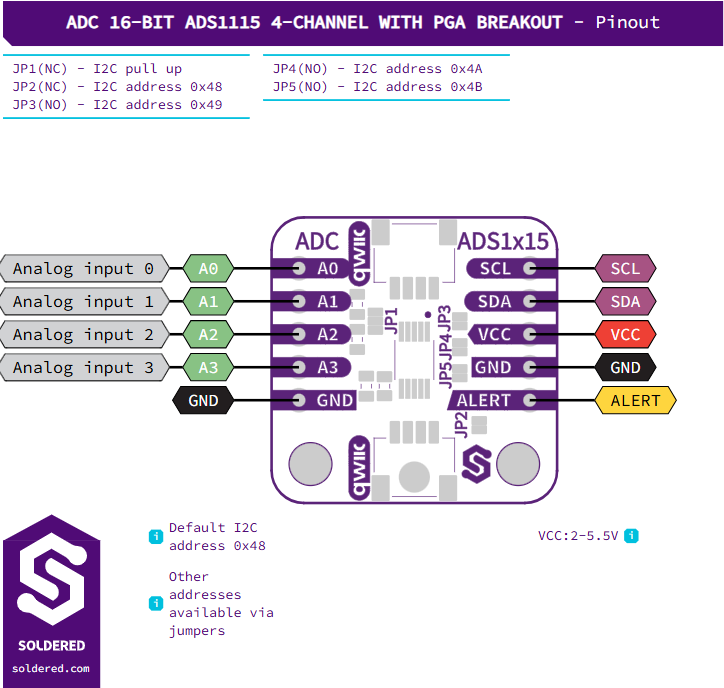

Komunikacja z mikrokontrolerem odbywa się przez magistralę I2C. ADS1115 umożliwia wybór jednego z czterech adresów I2C za pomocą odpowiedniej konfiguracji sprzętowej, co pozwala na podłączenie kilku przetworników do jednej magistrali. Moduł wyposażono również w złącze Qwiic, które ułatwia połączenie z kompatybilnymi płytkami bez lutowania.
Wbudowany programowalny wzmacniacz PGA pozwala dopasować zakres pomiarowy przetwornika do amplitudy mierzonego sygnału. Dostępne zakresy pełnej skali obejmują wartości od ±6,144V do ±0,256V. ADS1115 obsługuje szybkość konwersji do 860 próbek na sekundę, dzięki czemu może służyć do precyzyjnego pomiaru wolno i umiarkowanie zmiennych sygnałów analogowych.
Płytka pracuje z napięciem zasilania 3,3V lub 5V i ma wymiary 22 × 22mm. Producent udostępnia bibliotekę Arduino wraz z przykładami, dokumentację biblioteki oraz pliki sprzętowe open source, ułatwiające integrację modułu z własnymi projektami.
Właściwości
- Przetwornik i pomiar
- Układ: ADS1115
- Typ: przetwornik analogowo-cyfrowy ADC
- Rozdzielczość: 16 bitów
- Liczba wejść: 4 single-ended lub 2 różnicowe
- Maksymalna szybkość konwersji: 860SPS
- Wbudowany programowalny wzmacniacz PGA
- Zakresy pełnej skali PGA: od ±6,144V do ±0,256V
- Komunikacja i złącza
- Interfejs: I2C
- Cztery adresy I2C wybierane sprzętowo
- Złącze Qwiic
- Zasilanie
- Napięcie zasilania płytki: 3,3V lub 5V
- Oprogramowanie
- Biblioteka Arduino z przykładami udostępniona przez producenta
- Dokumentacja biblioteki Arduino
- Pliki sprzętowe open source
- Parametry mechaniczne
- Wymiary płytki: 22 × 22mm
- Dwa otwory montażowe
1208283
