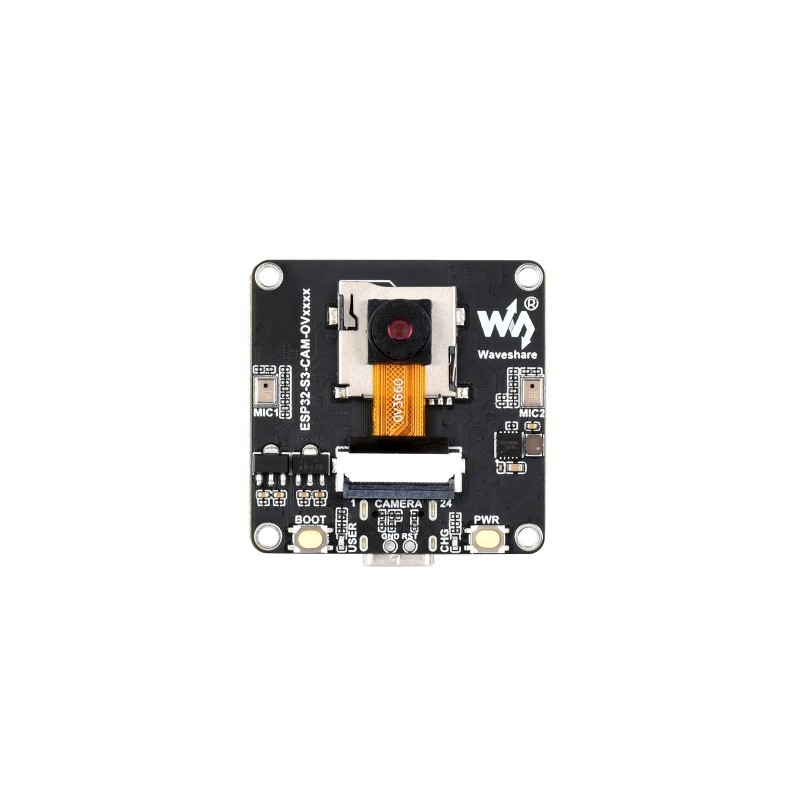

Płytka rozwojowa ESP32-S3 AIoT kamera OV3660 2MP - Waveshare 33700

Opis

Płytka rozwojowa przeznaczona do aplikacji AIoT, oparta na mikrokontrolerze ESP32-S3 z dwurdzeniowym procesorem Xtensa LX7 o częstotliwości do 240 MHz. Konstrukcja integruje interfejs kamery DVP, interfejs wyświetlacza SPI/QSPI oraz układy audio, umożliwiając realizację projektów z zakresu przetwarzania obrazu, dźwięku oraz komunikacji bezprzewodowej.

Zastosowana kamera OV3660 oferuje rozdzielczość do 2048 × 1536 pikseli oraz obsługę formatów takich jak RAW RGB, JPEG, YUV/YCbCr422 oraz RGB565, co umożliwia implementację systemów monitoringu, detekcji obiektów oraz analizy obrazu w systemach embedded. Parametry optyczne umożliwiają zastosowanie w aplikacjach wymagających przetwarzania obrazu przy ograniczonych zasobach sprzętowych.

                                                                                                      Interfejs wyświetlacza na płytce

Moduł wyposażony w podwójny mikrofon z funkcją redukcji szumów oraz kodek audio umożliwia realizację projektów związanych z rozpoznawaniem mowy, komunikacją głosową oraz interakcją człowiek–maszyna. Obsługa platform AI (np. integracja z modelami językowymi) pozwala na tworzenie systemów sterowania głosowego i inteligentnych asystentów.

Płytka udostępnia interfejs do podłączenia wyświetlacza (FPC 18PIN), co umożliwia budowę interfejsów użytkownika HMI. Dodatkowe interfejsy, takie jak UART, I2C oraz SPI, pozwalają na integrację z czujnikami i modułami rozszerzeń. Wbudowany układ ładowania akumulatora Li-Ion 3,7 V umożliwia tworzenie urządzeń przenośnych.

1. Slot karty TF
2. Podwójny układ mikrofonów
3. Interfejs kamery DVP
4. Przycisk BOOT
5. Przycisk zasilania PWR
6. Układ zarządzania ładowaniem ETA6098
7. Dioda USER – obsługa funkcji użytkownika
8. Dioda ładowania
9. Port USB Type-C
10. ESP32-S3R8
11. Pamięć Flash 16 MB
12. Wbudowana antena ceramiczna – domyślnie wykorzystywana do komunikacji
13. Złącze IPEX-1 – do podłączenia anteny zewnętrznej (aktywacja przez zmianę rezystora)
14. Złącze głośnika – wyjście 3 W 4 Ω
15. Złącze baterii – GH1.25 2PIN dla akumulatora Li-Ion 3,7 V z obsługą ładowania i rozładowania
16. Wzmacniacz audio NS4150B
17. Kodek audio ES8311
18. Układ audio ES7210
19. Złącze I2C
20. Złącze UART
21. Interfejs LCD 18PIN
22. Układ rozszerzeń IO CH32V003F4U6
23. Moduł zasilania MP1605

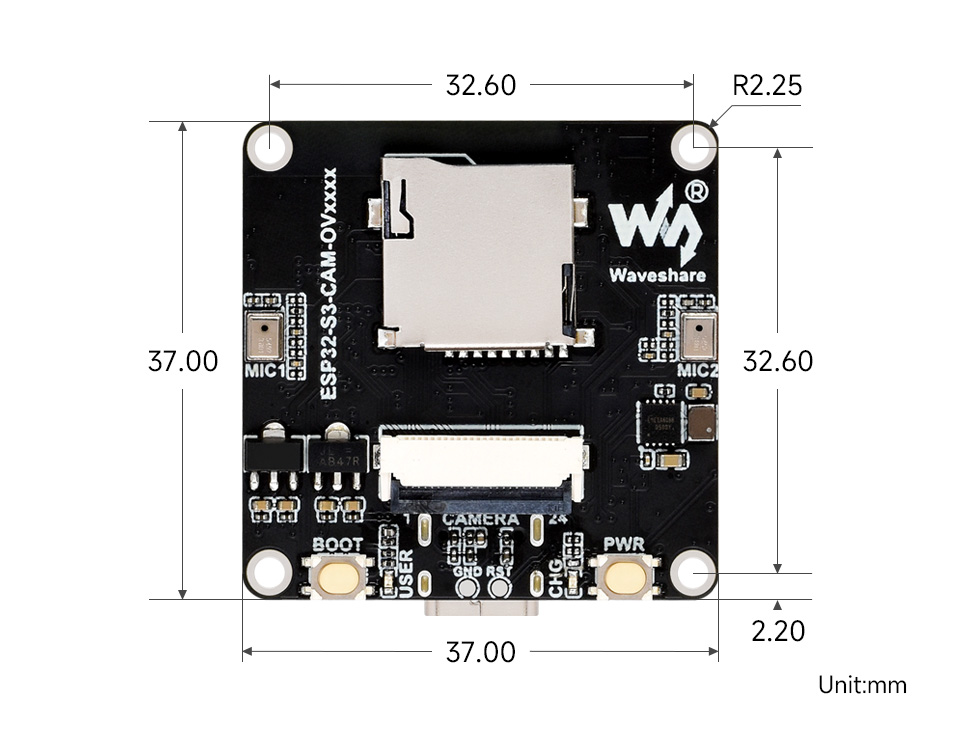

Właściwości

• Mikrokontroler: ESP32-S3
• Procesor: Xtensa LX7 dual-core do 240 MHz
• Pamięć SRAM: 512 KB
• Pamięć ROM: 384 KB
• Pamięć Flash: 16 MB
• Pamięć PSRAM: 8 MB
• Łączność: WiFi 2,4 GHz, Bluetooth BLE 5
• Kamera: OV3660
• Maks. rozdzielczość kamery: 2048 × 1536
• Interfejs kamery: DVP (24PIN)
• Formaty obrazu: RAW RGB, JPEG, YUV/YCbCr422, RGB565
• Interfejs wyświetlacza: SPI/QSPI (FPC 18PIN)
• Audio: kodek ES8311, wzmacniacz NS4150B, 2 × mikrofon
• Slot karty: TF
• Interfejsy: UART, I2C, SPI
• Złącze USB: USB Type-C
• Złącze baterii: 3,7 V Li-Ion (GH1.25)
• Obsługa ładowania akumulatora
• Złącze antenowe: antena ceramiczna + IPEX-1
• GPIO: rozszerzone przez układ CH32V003F4U6
• Temperatura pracy: -40 ~ 85°C
• Waga: 0,012 kg

W zestawie

• Płytka bazowa ESP32-S3-CAM x1
• Kamera OV3660 x1
• Głośnik 8 Ω 2 W x1
