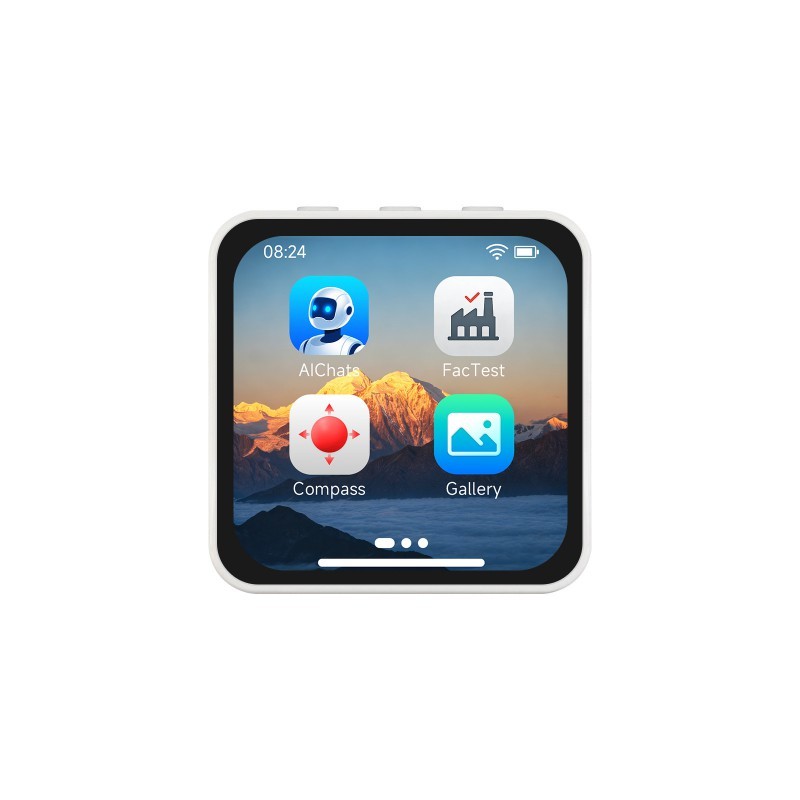

Widok główny
search
  • Widok główny
  • Widok od boku - pod kątem
  • Widok pod kątem - przód
  • Widok od dołu
  • Widok pod kątem - tył
ID: 1205087
143,25 zł
Brutto

116,46 zł Netto

Płytka rozwojowa Waveshare 34202 oparta na ESP32-C6 z wyświetlaczem AMOLED 2.16" 480 x 480, dotykiem pojemnościowym, obsługą WiFi 6 i BLE 5 oraz wbudowaną baterią Li-ion 3.7 V. Wyposażona w mikrofony, IMU 6-osiowe, RTC oraz układ audio, przeznaczona do aplikacji interfejsów użytkownika i systemów IoT. Waveshare ESP32-C6-Touch-AMOLED-2.16

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płytka rozwojowa z wyświetlaczem AMOLED 2.16" przeznaczona do projektów systemów wbudowanych, interfejsów HMI oraz aplikacji IoT i systemów interakcji głosowej. Konstrukcja wykorzystuje mikrokontroler ESP32-C6 oparty na architekturze RISC-V, zapewniający obsługę komunikacji WiFi 6, Bluetooth 5 oraz IEEE 802.15.4.


Zintegrowany wyświetlacz AMOLED o rozdzielczości 480 x 480 oferuje wysoki kontrast, szerokie kąty widzenia oraz odwzorowanie 16.7 mln kolorów. Panel dotykowy umożliwia realizację funkcji sterowania oraz budowę interaktywnych interfejsów użytkownika. Zastosowanie technologii AMOLED pozwala na uzyskanie wysokiej jakości obrazu przy niskim poborze energii.

Płytka została wyposażona w 6-osiowy czujnik IMU, układ RTC oraz mikrofony, co umożliwia realizację aplikacji analizy ruchu oraz systemów sterowania głosowego. Zintegrowany kodek audio oraz układ redukcji echa pozwalają na przetwarzanie sygnałów audio w czasie rzeczywistym.

Układ zasilania oparty na AXP2101 umożliwia zarządzanie energią oraz pracę z akumulatorem Li-ion 3.7 V. Płytka wyposażona w interfejs USB Type-C, złącza komunikacyjne oraz gniazdo kart TF, co pozwala na rozbudowę funkcjonalności i integrację z systemami zewnętrznymi.

p1205087-ESP32-C6-Touch-AMOLED-2.16-details-intro.jpgp1205087-ESP32-C6-Touch-AMOLED-2.16-details-inter.jpg

Element:

  1. ESP32-C6 - Zintegrowany procesor RISC-V jednordzeniowy o częstotliwości do 160 MHz, obsługa WiFi 6 2.4 GHz oraz Bluetooth 5 LE
  2. AXP2101 -Zintegrowany układ zarządzania zasilaniem
  3. Pamięć NOR Flash 16 MB - Do przechowywania danych
  4. QMI8658 - 6-osiowy czujnik IMU zawierający akcelerometr 3-osiowy i żyroskop 3-osiowy
  5. ES8311 - Niskomocowy kodek audio
  6. ES7210 - Układ ADC do redukcji echa
  7. Złącze akumulatora Li-ion MX1.25 - Złącze 2PIN do akumulatora 3.7 V z obsługą ładowania i rozładowania
  8. Wbudowana antena - Obsługa WiFi 2.4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE
  9. Złącze IPEX 1 - Aktywowane poprzez przelutowanie rezystora na płytce
  10. Przycisk BOOT - Używany podczas uruchamiania do wejścia w tryb programowania
  11. Przycisk PWR - Długie przytrzymanie wyłącza zasilanie, krótkie naciśnięcie włącza urządzenie
  12. Przycisk KEY - Obsługa funkcji użytkownika
  13. Układ dwóch mikrofonów - Obsługa zaawansowanych funkcji przetwarzania głosu
  14. Pady głośnika 2PIN - Wyjście sygnału audio do podłączenia zewnętrznego głośnika
  15. Gniazdo karty TF - Obsługa kart w formacie FAT32 do rozszerzenia pamięci
  16. PCF85063 - Układ RTC do podtrzymania czasu
  17. Port USB Type-C - Programowanie oraz komunikacja z ESP32-C6
  18. Złącze wyświetlacza 2.16" - Przeznaczone wyłącznie do podłączenia panelu wyświetlacza
  19. Wzmacniacz audio - Układ wzmacniacza mocy zapewniający wyraźny sygnał audio

Właściwości

  • Mikrokontroler: ESP32-C6 (RISC-V 32-bit, do 160 MHz)
  • Pamięć Flash: 16 MB
  • Pamięć SRAM: 512 KB + 16 KB
  • Wyświetlacz: 2.16" AMOLED
  • Rozdzielczość: 480 x 480
  • Kolory: 16.7 mln
  • Jasność: 600 cd/m²
  • Kontrast: 100000:1
  • Kąt widzenia: 178°
  • Dotyk: pojemnościowy
  • Sterownik wyświetlacza: CO5300
  • Układ dotykowy: CST9220
  • Czujnik IMU: QMI8658 (6-osiowy)
  • RTC: PCF85063
  • Audio: ES8311, ES7210, mikrofony dual
  • Łączność: WiFi 6 2.4 GHz, Bluetooth 5 LE, IEEE 802.15.4
  • Zasilanie: USB Type-C, akumulator Li-ion 3.7 V
  • Układ zasilania: AXP2101
  • Interfejsy: I2C, UART, USB
  • Gniazdo karty: TF
  • Masa: 0.061 kg

W zestawie

  • Płytka ESP32-C6-Touch-AMOLED-2.16 - 1 szt.
  • Akumulator Li-ion 3.7 V - 1 szt.
  • Izolacyjna podkładka PC - 1 szt.
