Płyta ewaluacyjna oparta na RP2040 z wbudowanym kontrolerem Ethernet W5500, umożliwiająca sprzętową obsługę TCP/IP bez obciążania mikrokontrolera. Dzięki kompaktowej konstrukcji, obsłudze PoE i interfejsom kompatybilnym z Raspberry Pi Pico, idealnie nadaje się do aplikacji IoT, automatyki i projektów sieciowych. WIZnet W5500-EVB-Pico-POE

24h
Dostępny
Dostępna ilość: 17
Kamami jest oficjalnym dystrybutorem modułów siciowych do Raspberry Pi Pico marki WIZnet. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

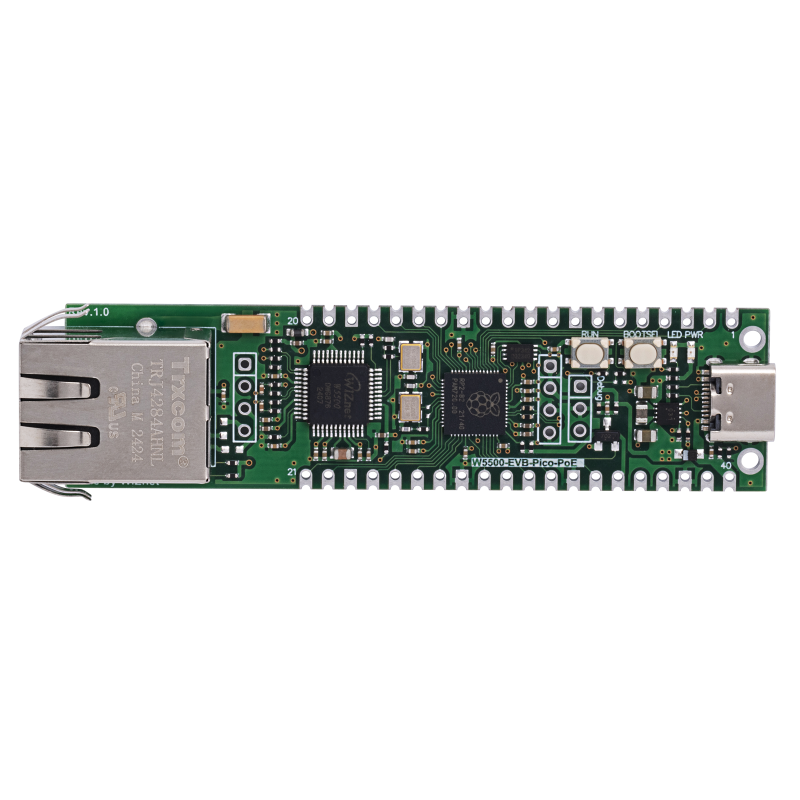

W5500-EVB-Pico-PoE to kompaktowa i wydajna płyta ewaluacyjna łącząca moc obliczeniową mikrokontrolera RP2040 z funkcjonalnością sprzętowego kontrolera sieciowego W5500. Urządzenie bazuje na znanej architekturze Raspberry Pi Pico, oferując jednak dodatkowo obsługę Ethernetu 10/100 Mb/s poprzez zintegrowane złącze RJ45 oraz pełną implementację stosu TCP/IP w warstwie sprzętowej. Dzięki temu umożliwia tworzenie zaawansowanych aplikacji sieciowych i IoT bez obciążania procesora głównego. Płytka została wyposażona w dwurdzeniowy procesor ARM Cortex-M0+ o taktowaniu do 133 MHz, 2 MB pamięci Flash oraz 264 kB SRAM, co zapewnia dużą elastyczność w projektowaniu aplikacji. Wbudowane złącze USB typu C umożliwia zasilanie oraz programowanie urządzenia. Układ W5500 oferuje obsługę aż 8 niezależnych gniazd sprzętowych, dzięki czemu idealnie sprawdzi się w aplikacjach komunikacyjnych i serwerowych.


Urządzenie wspiera szereg interfejsów komunikacyjnych, w tym UART, I2C, SPI, PWM oraz ADC. Złącze ma standardowy format 40-pinowy, co ułatwia integrację z istniejącymi projektami opartymi na Raspberry Pi Pico. Dzięki funkcjom takim jak PIO, emulacja interfejsów czy zegary czasu rzeczywistego, W5500-EVB-Pico-PoE to doskonałe rozwiązanie do tworzenia rozproszonych systemów embedded, automatyki domowej oraz aplikacji sieciowych o niskim poborze mocy.

Właściwości

  • Mikrokontroler: RP2040 z dwoma rdzeniami ARM Cortex-M0+ (do 133 MHz)
  • Pamięć: 2 MB Flash (XIP), 264 kB SRAM
  • Wbudowany kontroler Ethernet: W5500 z obsługą TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
  • Obsługa 8 niezależnych sprzętowych gniazd (SOCKET)
  • Pamięć buforowa: 32 KB TX/RX
  • Interfejsy: 2× UART, 2× I2C, 2× SPI, 16× PWM, ADC 12-bit 500 ksps
  • 2× bloki PIO (8 maszyn stanu)
  • Port USB-C – zasilanie i programowanie
  • Wbudowane złącze RJ45 z PHY 10/100 Mbps, Auto Negotiation
  • Wyjście Full / Half Duplex

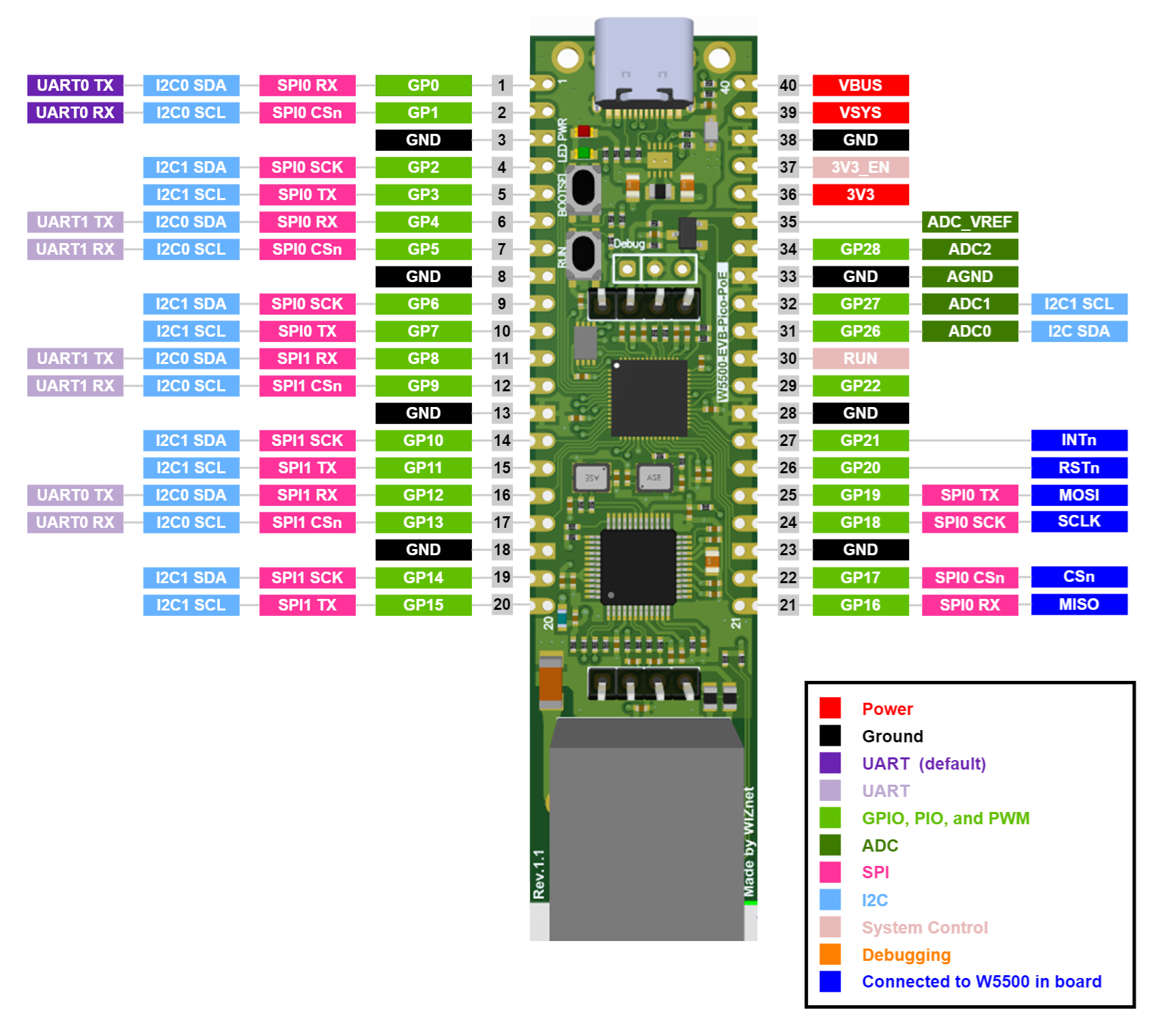

  • Standardowy układ 40-pin GPIO (DIP 21x51 mm) z otworami lutowniczymi (castellations)
  • Napięcie I/O: 1.8 – 3.3V (domyślnie 3.3V)
  • Złącze debugowania: 3-pinowe SWD (ARM Serial Wire Debug)
  • Wbudowany stabilizator LDO
  • Wymiary: 81 × 21 mm
1197284

Cechy

Mikrokontroler
RP2040
Pamięć Flash
2 MB
Liczba I/O
30
Ethernet
100 Mb x1
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Slot microSD
Nie
Długość
81 mm
Szerokość
21 mm
Rodzaj złącza USB
USB typu C
