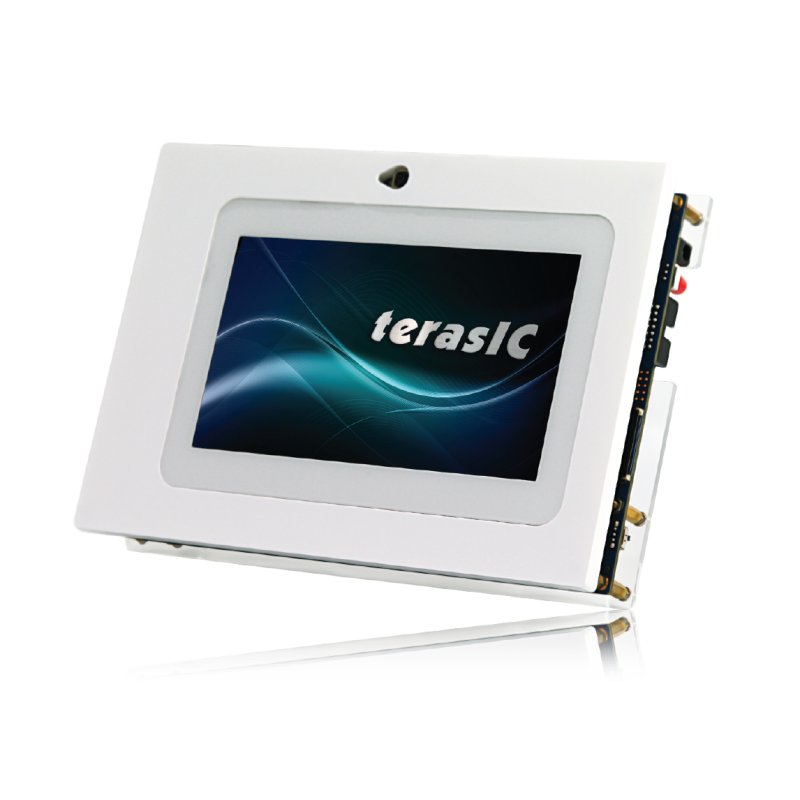

Zestaw ewaluacyjny Terasic VEEK-MT2 (P0471) – Video and Embedded Evaluation Kit Multi-touch, 2. edycja
search
  • Zestaw ewaluacyjny Terasic VEEK-MT2 (P0471) – Video and Embedded Evaluation Kit Multi-touch, 2. edycja
ID: 573355
5 499,00 zł
Brutto

4 470,73 zł Netto

Zestaw Terasic VEEK-MT2 zapewnia kompletną platformę sprzętowo-programową do projektowania systemów wbudowanych i multimedialnych z wykorzystaniem układów FPGA. Umożliwia tworzenie i testowanie aplikacji interaktywnych, sterujących oraz pomiarowych dzięki rozbudowanej bazie interfejsów, pamięci i czujników.

4 tyg.
Produkt dostępny na zamówienie

Opis

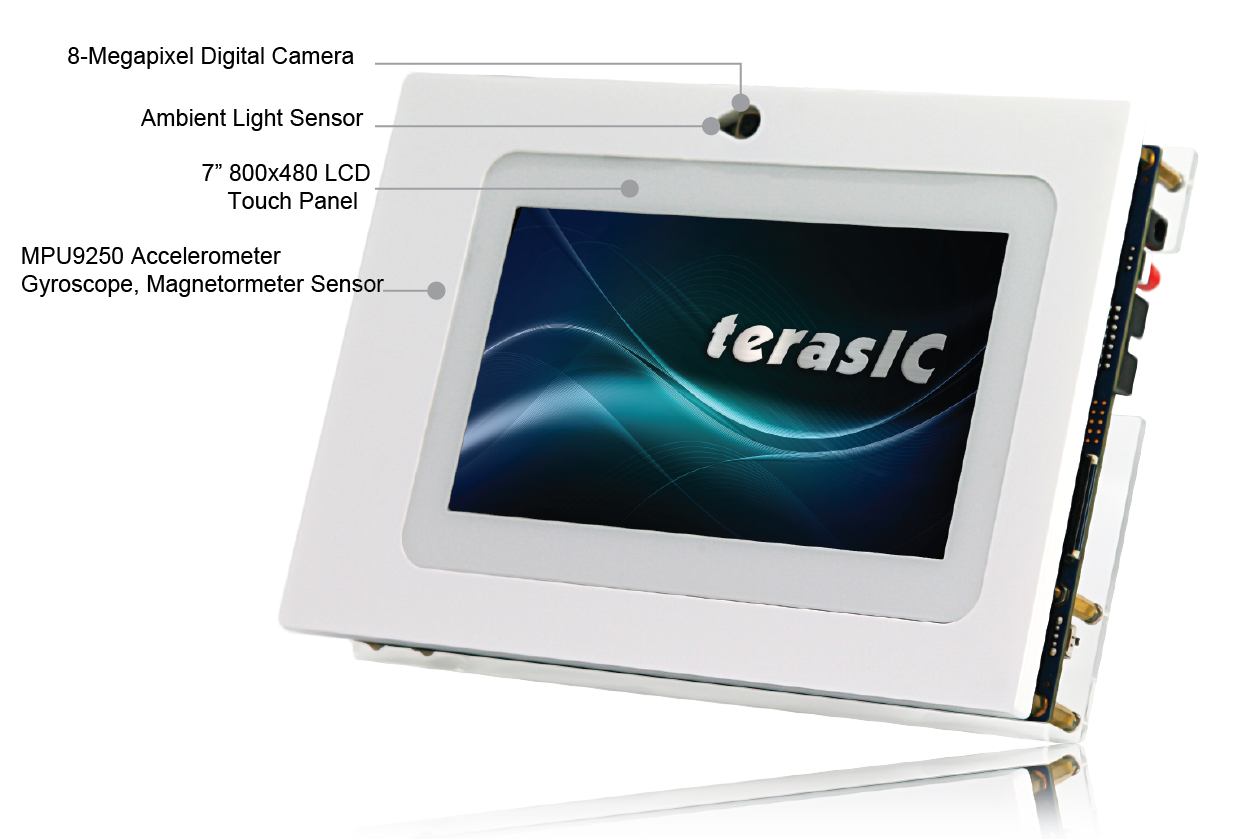

Terasic VEEK-MT2 to zintegrowany zestaw ewaluacyjny przeznaczony dla inżynierów systemów wbudowanych, umożliwiający szybkie tworzenie i testowanie aplikacji opartych o procesory oraz układy FPGA. Zestaw bazuje na płytce DE2-115 wyposażonej w układ FPGA Cyclone IV E (EP4CE115) firmy Intel (Altera) i współpracuje z 7-calowym, pojemnościowym ekranem dotykowym TFT LCD o rozdzielczości 800×480 pikseli. Platforma dostarcza bogaty zestaw interfejsów wejścia/wyjścia, pamięci i sensorów – w tym kamerę 8 Mpx, czujnik światła, żyroskop, akcelerometr i magnetometr – umożliwiając tworzenie aplikacji multimedialnych, pomiarowych oraz interaktywnych. Dołączone oprogramowanie Altera Complete Design Suite zapewnia pełne środowisko projektowe z przykładowymi projektami i bibliotekami IP.

Właściwości

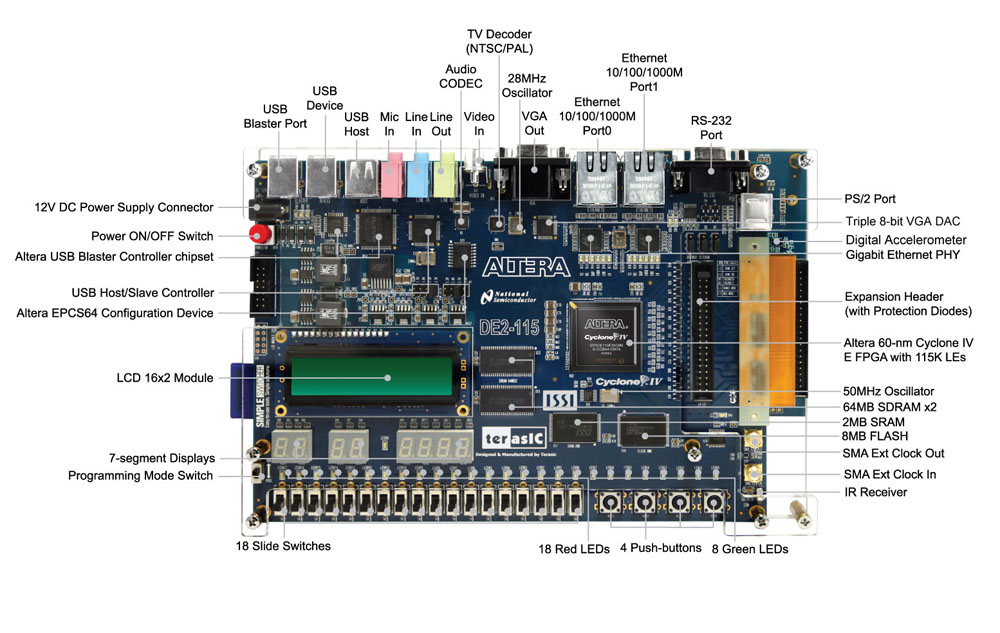

  • Układ FPGA: Cyclone IV EP4CE115
  • 114 480 elementów logicznych
  • 432 bloki pamięci M9K (3 888 Kbit)
  • 266 mnożników sprzętowych 18×18
  • 4 PLL, 528 linii I/O
  • Pamięci: 128 MB SDRAM, 2 MB SRAM, 8 MB Flash, 32 Kbit EEPROM
  • 2× Gigabit Ethernet
  • USB typu A i B (host i device, USB 2.0)
  • VGA, RS-232 (DB-9), PS/2
  • 40-pinowe złącze rozszerzeń, 172-pinowe HSMC
  • Złącze SD (SPI i 4-bit SD mode)
  • Wejście TV (NTSC/PAL/SECAM)
  • 18 przełączników, 4 przyciski
  • 18 diod LED czerwonych, 9 zielonych
  • 8 wyświetlaczy 7-segmentowych
  • Wyświetlacz LCD 16×2
  • 24-bitowy kodek audio z wejściem i wyjściem liniowym
  • Kamera 8 Mpx z autofokusem (VCM)
  • 7-calowy ekran dotykowy TFT LCD, 5-punktowy multitouch, 16 mln kolorów
  • Akcelerometr ±2/4/8/16 g, 16-bit
  • Żyroskop ±250/500/1000/2000°/s, 16-bit
  • Magnetometr ±4800 µT, 14/16-bit
  • Czujnik światła otoczenia z interfejsem I²C, trybem programowalnym i kompensacją migotania 50/60 Hz
  • Zegar: trzy oscylatory 50 MHz, złącza SMA do wejścia/wyjścia zegara zewnętrznego
  • Zasilanie: wejście 12 V DC, układy stabilizacji LM3150MH
  • Funkcje dodatkowe: pilot zdalnego sterowania (IR), wbudowany USB-Blaster do programowania FPGA

W zestawie

  • Płytka VEEK-MT2 (DE2-115 z ekranem LCD)
  • Zasilacz 12 V DC
  • Przewód USB typu A-B
  • Pilot zdalnego sterowania
  • Karta SD 4 GB + adapter USB do SD
  • Dwie taśmy przewodów (czarna i czerwona)
  • Dwa złącza 1-pinowe
  • Płyta DVD Altera Complete Design Suite
  • Instrukcja szybkiego startu VEEK-MT2
